施工平面布置
课题施工平面布置图课时安排
教学目标

了解：项目施工用地范围内的地形状况;全部拟建建(构)筑物和其他基础设施的位置;;相邻的地上，地下既有的建(构)筑物及相关环境。

理解：项目施工用地范围内的加工设施，运输设施，存储设施，供电设施，供水供热设施，施工排污设施，临时施工道路和办公用房生活用房;施工现场必备的安全，消防，保卫和环保设施;

教学重点项目施工用地范围内的加工设施，运输设施，存储设施，供电设施，供水供热设施，施工排污设施，临时施工道路和办公用房生活用房;
重点难点施工现场必备的安全，消防，保卫和环保设施
教学准备

教学过程设计备注

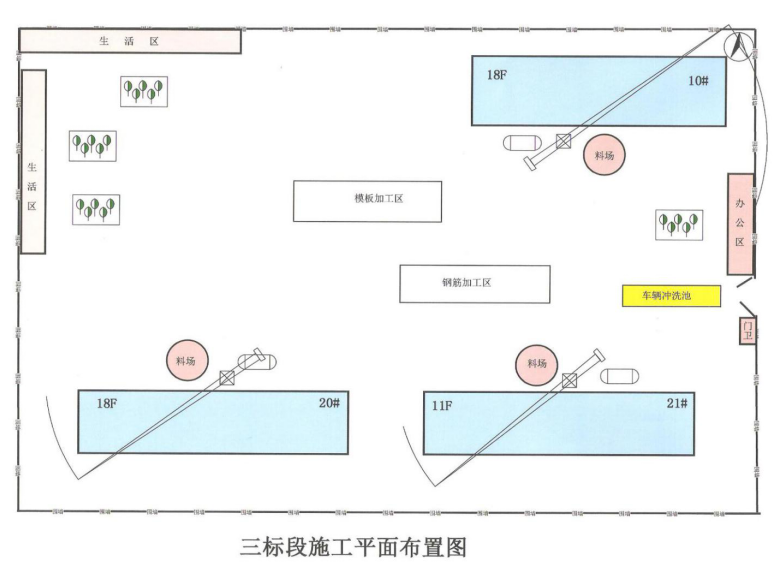

课题引入识读上图平面布置图
教学步骤及主要内容



其他

  1.                                      设计原则

1、施工平面图设计布置科学合理，施工场地占用面积少;

2、合理组织运输，减少二次搬运;

3、施工区内的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰;

4、充分利用既有建(构)筑物和设施为项目施工服务，降低临时设施的建造费用;

5、临时设施应方便生产和生活，办公区，生活区，生产区宜分离设置;

6、符合节能，环保，安全和消防等要求;

7、遵守建筑现场安全文明施工的规定


小结与作业
本课作业识读施工总平面图：水源、电源及引到现场的临时管线，排水沟渠,建筑安装工人临时住所,各种必须建在现场附近的附属工厂、材料堆场，半成品周转场地、设备堆场、各类物资仓库、易燃品仓库、垃圾堆放区和工地临时办公室，临时道路系统和计划提前修筑供施工期间使用的正式道路、铁路编组站、专用线、水运码头等。
板书设计

                                       设计要点

1、设置大门，引入场外道路

2、布置大型机械设备

3、布置仓库堆场

4、布置加工厂

5、布置内部临时运输道路

6、布置临时房屋

7、布置用水用电管网和其他动力设施


本课教学反思（课堂设计理念，实际教学效果及改进设想）
      施工总平面图，是指导现场施工的总体布置图。施工总平面图是施工组织设计 的一个重要组成部分。它把拟建项目组织施工的主要活动描绘在一张总图上，作为现场平面管理的依据，实现施工组织设计平面规划。 施工总平面图包括:水源、电源及引到现场的临时管线，排水沟渠,建筑安装工人临时住所,各种必须建在现场附近的附属工厂、材料堆场，半成品周转场地、设备堆场、各类物资仓库、易燃品仓库、垃圾堆放区和工地临时办公室，临时道路系统和计划提前修筑供施工期间使用的正式道路、铁路编组站、专用线、水运码头等。
