工作任务二 接触网巡视作业

   【任务描述】本任务是接触网工基本必备技能之一，巡视是对接触网外观、设备状态和参数及电力机车的取流情况进行的检查。

一、作业目的

    本任务是通过学习接触网巡视流程、内容和注意事项，掌握接触网日常巡视作业要领。

二、作业准备

    1、场地准备

    接触网室外实习场

    2、人员准备

    人员3人。具体分工及作业内容如表2.1所示。

表2.1 人员分配表

分工	人数	作业内容
防护人	1	安全防护
巡视人	2	接触网外观、设备状态和参数及电力机车的取流情况进行的检查

    3、工具准备

巡视作业所需的工具如表所示。

4、作业危险点分析

巡视作业过程中预想的危险点如表所示。

5、安全措施

    为了保障作业安全，巡视作业采取的安全措施如表所示。



    6、 引用规范性文件

    《接触网运行检修规程》、《接触网安全工作规程》

三、作业内容

    1、巡视流程规定

    1）车间收集班组上报的巡视计划（包括巡视日期、巡视时段、巡视区段、巡视方式、巡视人姓名、联系电话等），上传至调度审核，审核通过后车间再下发给班组，由班组按批复计划做好安排。

    2）班组收到批复计划后，提前一天开第三种工作票，并制定巡视分工方案及派工单，于前一天18：00前上报至所属车间进行审核，车间审核后方可进行巡视作业。

    2、巡视前准备

    1）组织工区职工对接触网巡视标准进行强化培训学习，出工前可以采取问答式抽问学习。

    2）工具材料准备：工具袋、对讲机、防护用具（防护旗、防护喇叭或哨子、带防护灯的手电筒）、望远镜、个人工具、接触网图纸、卷尺、区间电话柱钥匙，铁线、开口销、火花间隙，接地连接线夹，若干不同型号的螺母及螺栓。

    3）列队点名分工，给作业组成员布置巡视任务和安全防护措施，强调安全注意事项及本次巡视重点，尤其是存在的危险源。

    4）按巡视区段制作好接触网巡视线路卡片，并列出巡视区段内所有的具体关键设备，如补偿装置、分段、线岔、分相、开关、避雷器，与巡视分工单一起派发给巡视人员。

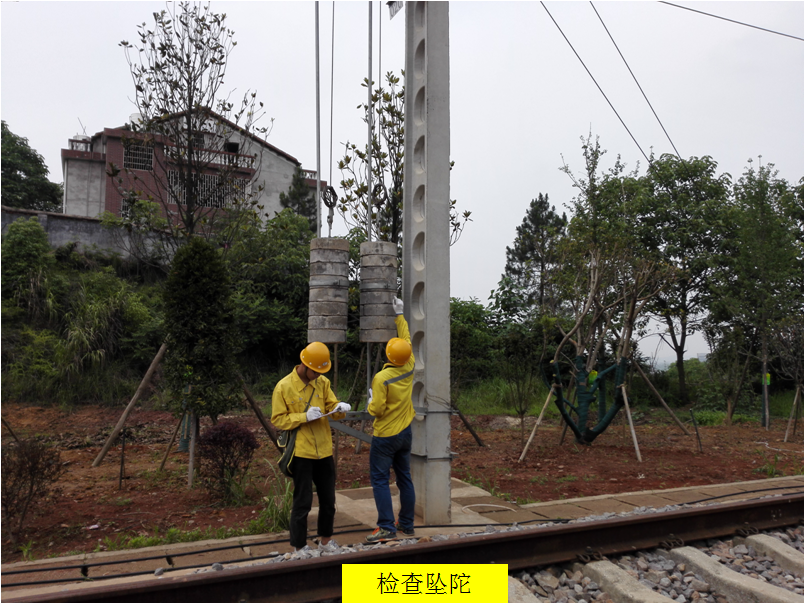

    3、巡视内容

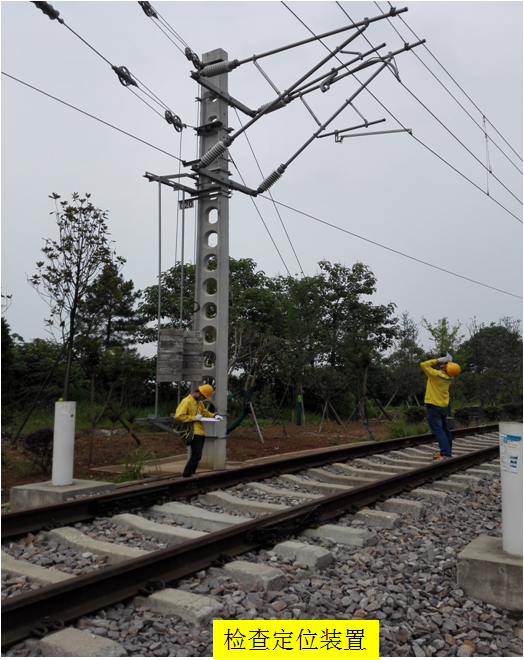

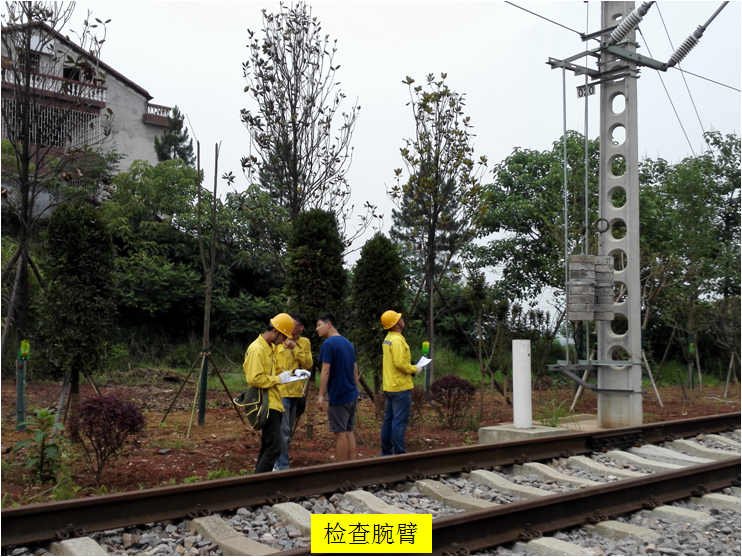

    1）巡视的设备分A区（支柱及绝缘子）、B区（绝缘内侧支撑装置）、C区（定位装置）、D区（附加悬挂部分）、E区（跨中部分，含吊弦、中心锚结、电连接等设备）、F区（地面）6个固定区域。

    2）巡视视线顺序：A区(由下部往上部巡查) ——D区—— B区——C区——E区——F区。

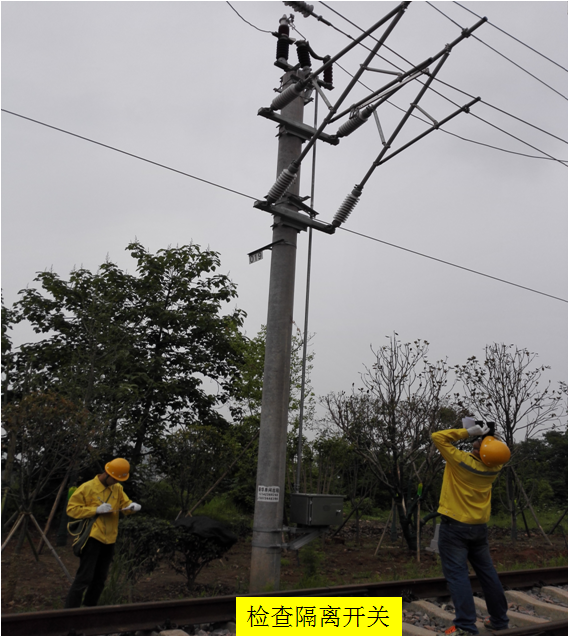

    3）分段绝缘器、负荷（隔离）开关、锚段关节、线岔、避雷器、补偿装置、软硬横跨为巡视重点巡视设备，其他巡视项目还包括回流线、架空地线、供电线上网点、接地极、吸上线、跨线桥（跨越线）、树木侵限、配合施工地段检查等。

    4）在巡视过程中一人做防护工作，一人先按上述巡视视线对设备进行巡看，第三个人再次按前一人的巡视视线复巡，经过两人确认，确保设备巡视质量。

    4、巡视标准



四、巡视注意事项

   （1）接触网步行巡视小组不少于三人，其中一名防护，两名巡视，巡视人员中其中一名为班组技术骨干（包括技师以上）；

   （2）在上道巡视时，安排驻站联络员在相应车站进行行车防护，并做好登记

   （3）巡视人员要按规定着装，戴安全帽，穿防护服，夜间巡视还要有照明用具；

   （4）任何情况下，接触网须按有电对待，巡视时不得攀登支柱，注意避让行车，严禁爬乘列车和其它轨道车辆；

   （5）步行巡视人员严禁走道心、坐卧钢轨；不得随意穿越上、下行线路，遇特殊情况必须上股道时，一人做好专职防护工作。

   （6）必须双人双岗同侧巡视；

   （7）暑季步行巡视须做好防暑降温、防蛇虫措施，冬雨季巡视须做好防寒防滑措施；

   （8）巡视中，拆除朔料布等异物、紧固地线钩、更换火花间隙等工作时，必须一人专门进行防护，一人操作；

   （9）禁止在股道上观察设备，特殊情况下须上股道时，须做好防护，防护人员应密切观察线路两端来车情况，并及时提醒巡视人员下道，确保人身安全；

   （10）巡视上道前、下道后要向调度汇报；如果包含第三种作业，同时要设置驻站防护人员和现场两端防护人员；

   （11）昼间、夜间和隧道内巡视要按要求带齐工具材料，并要按要求规范着装；每组携带一台有行车频道的电台；

   （12）认真观察设备、路基、树木侵限、路外横幅或其他漂移物的情况；

   （13）巡视结束后由工作领导人及时组织巡视人员召开收工总结会，对巡视中发现的问题和安全卡控措施执行情况进行总结和分析，对问题制定相对应的整改措施；

   （14）工区根据实际情况将发现的问题于当天录入问题库，对于紧急的问题应用红色进行标准作为警示,车间要每周对班组发现的问题进行核对，并监督消号。
