1.1装配图的作用

装配图是机器或部件在设计和生产中的重要技术文件和技术依据，它可以用来表达部件或机器的工作原理、零件的主要结构和形状以及它们之间的装配关系，还可以为装配、检验、安装和调试提供所需的尺寸和技术要求。

1.2  装配图的内容

下图为齿轮油泵的装配图，从图中我们可以了解到一张完整的装配图应包括以下四项内容。

1. 一组图形

2. 必要的尺寸

3. 技术要求

4. 序号和明细表

(1) 零、部件的序号

(2) 序号的一般规定

(3) 序号的编写方法与规则

(4) 序号的排列形式

1) 序号的排列形式：

① 按顺时针或逆时针方向，将序号在整个一组图形的外围依次整齐排列，不得跳号。

② 当在整个装配图上无法连续排列时，可以将序号在某个图形的周围按水平或铅垂方向依次整齐排列，不得跳号。如上图所示。

2) 明细表

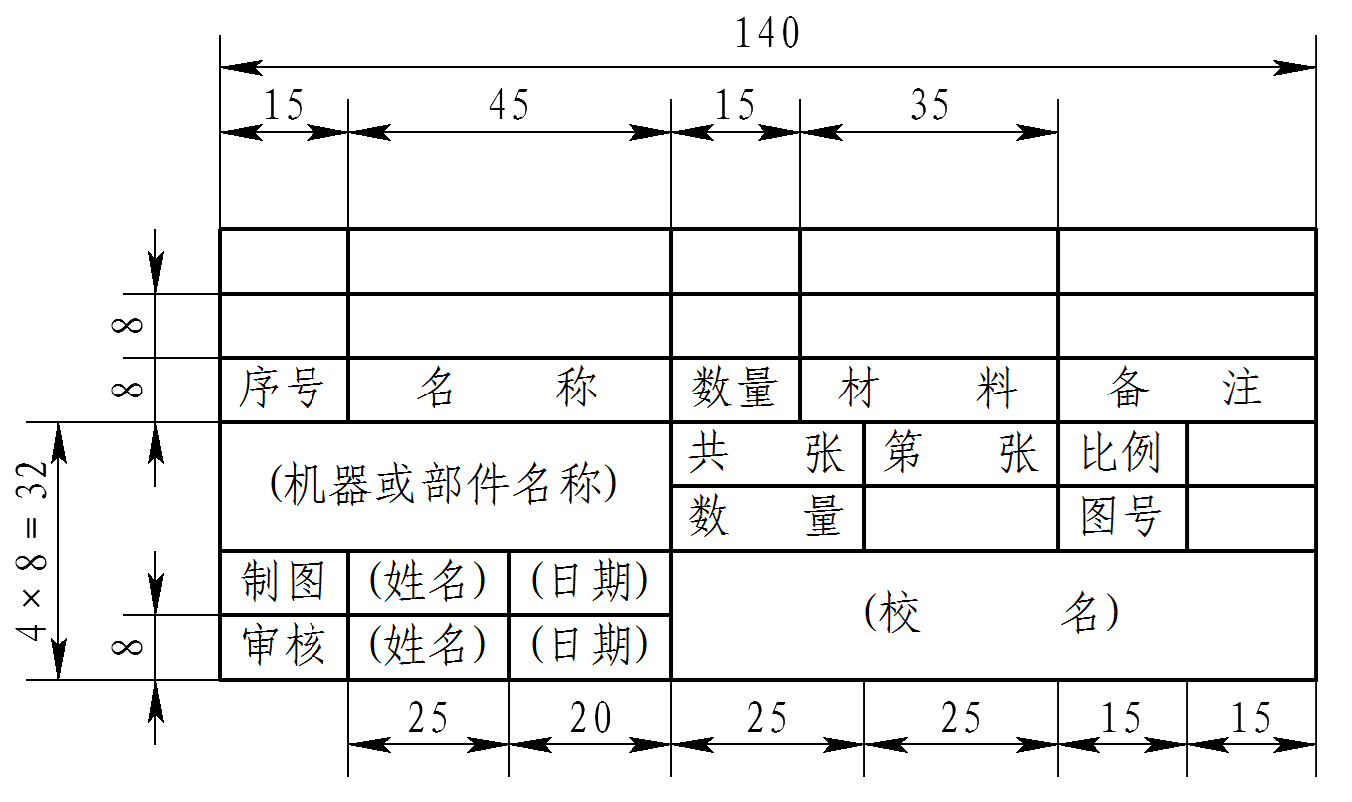

明细表是装配图中对所有零件的详细记录档案，记录零件的序号、名称、数量、材料、国标及备注等等。

v 在轴和孔配合时，若要求轴肩和孔的端面相互接触，则应在孔口处加工出倒角（图（b））或在轴肩处加工退刀槽（图（c）），以确保两个端面的接触良好。

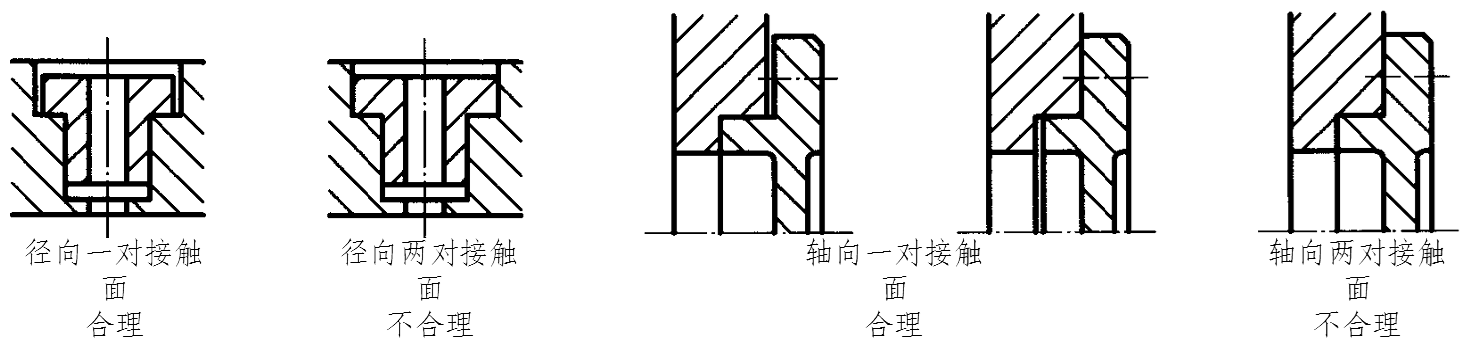

v 两个零件在同一方向上只允许有一对接触面，这样既方便加工又保证良好接触，反之，既给加工带来麻烦又无法满足接触要求。下图列举了设计合理与不合理的两个例子。

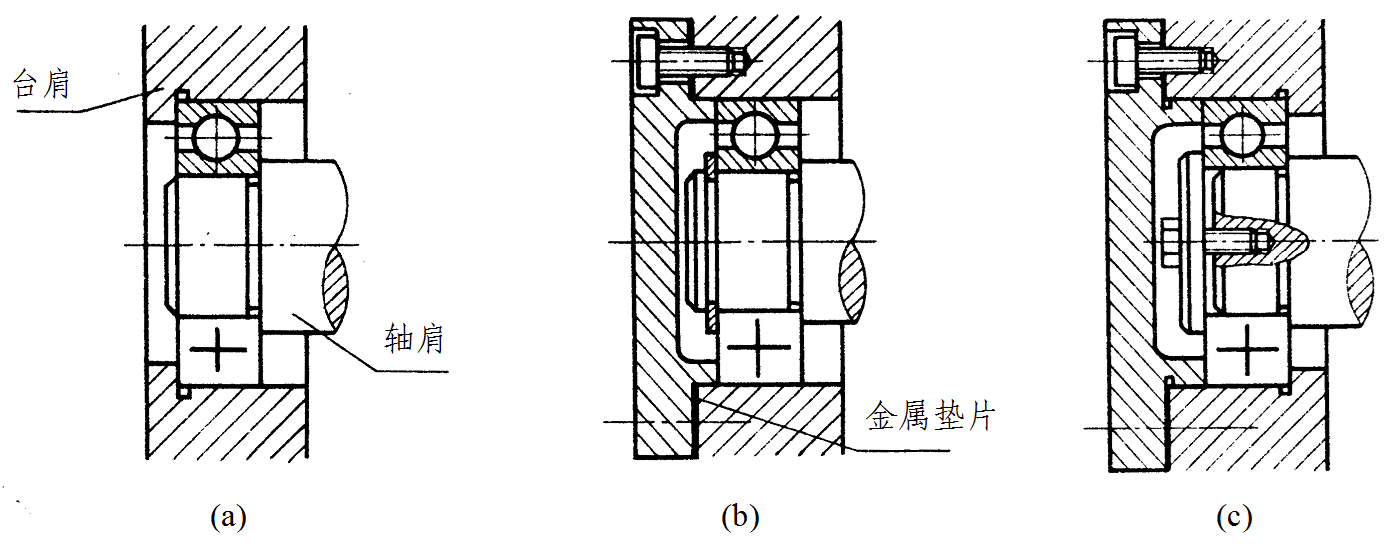

v 在安装滚动轴承时，为防止其轴向窜动，有必要采用一些轴向定位结构来固定其内、外圈。常用的结构有：轴肩、台肩、圆螺母和各种挡圈，如下图所示。

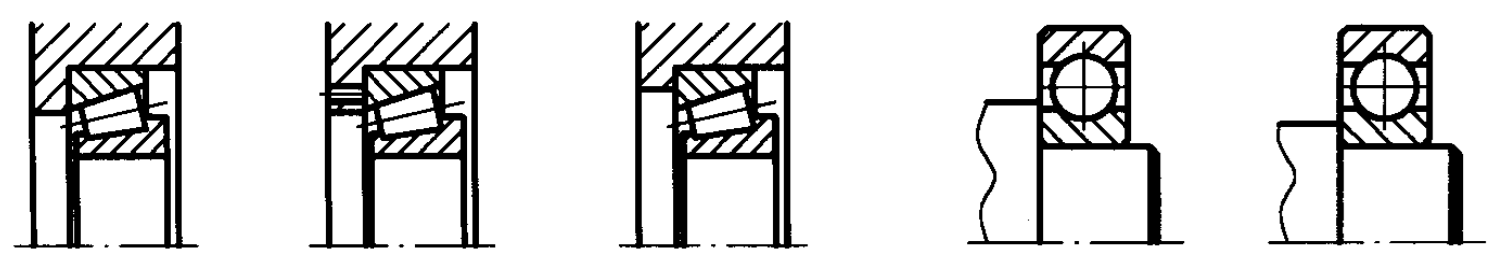

在安装滚动轴承时还应考虑到拆卸的方便与否，如下图所示。

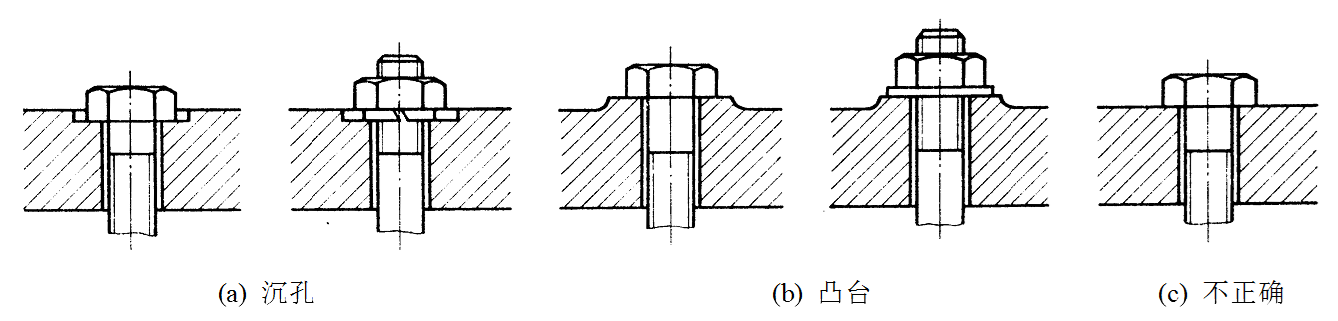

v 螺纹联接的合理结构：为了保证螺纹能顺利旋紧，可考虑在螺纹尾部加工退刀槽或在螺孔端口加工倒角。为保证连接件与被连接件的良好接触，应在被连接件上加工出沉孔（图（a））或凸台（图（b）），而图（c）是不正确的设计。

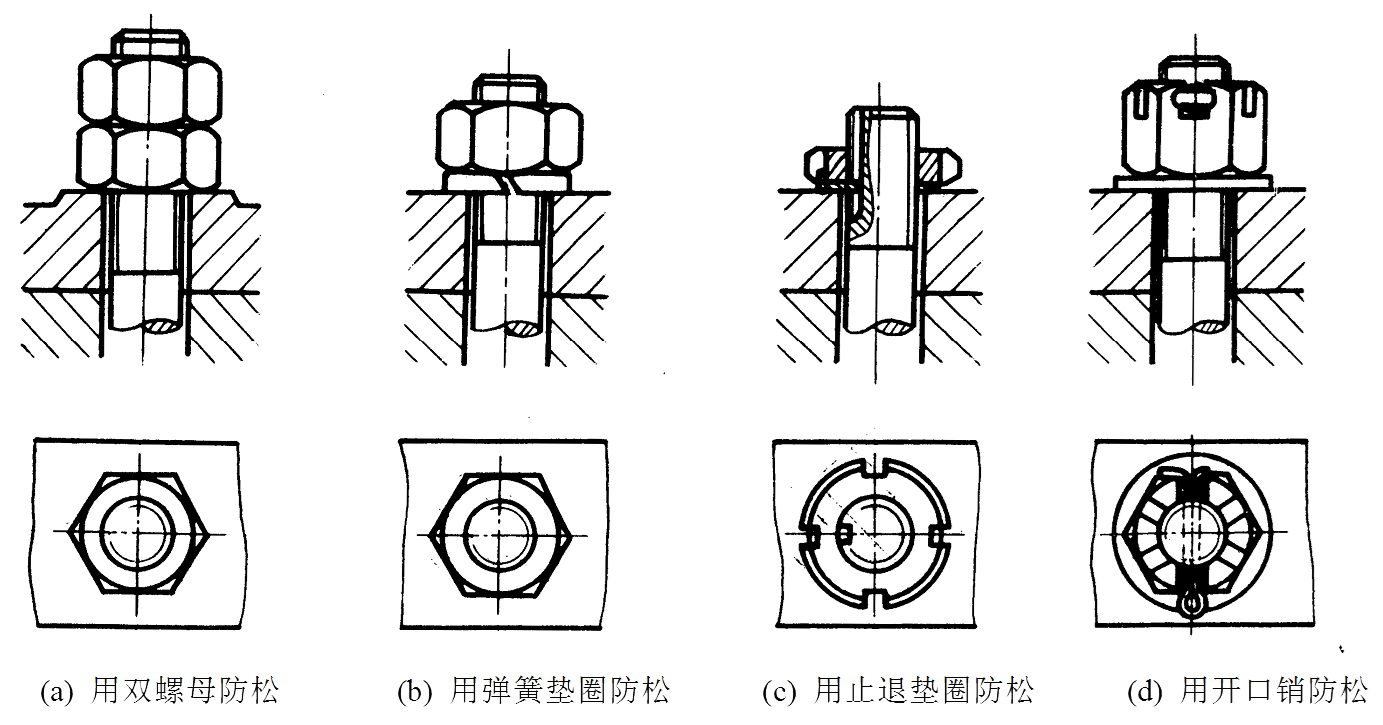

v 螺纹紧固件的防松结构：大部分机器在工作时常会产生震动或冲击，因而导致螺纹紧固件松动，影响机器的正常工作，甚至诱发严重事故，所以螺纹联接中一定要设计防松 装置。常用的防松装置有双螺母、弹簧垫圈、止退垫圈和开口销等，如下图所示。

v 看什么？

(1) 搞清楚装配体的名称、性能和工作原理。

(2) 搞清楚每个零件的主要结构和作用，以及各零件之间的装配关系和拆装顺序。

(3) 了解主要尺寸、技术要求等。

v 如何看？

(1) 概括了解

(2) 分析装配关系和工作原理

v 分析零件的结构形状和作用

搞清楚每个零件的结构形状和作用，是看懂装配图的重要标志。

下面以图8–17所示钻模为例，对其主要零件进行分析。

接着分析钻模板。钻模板是一个直径为φ74的圆盘零件，其上均布三个φ10的圆孔，孔内镶有φ6的衬套，圆盘中央有一个φ26的圆孔，也镶有一个衬套，另外有一个定位销孔。

v 归纳总结

在搞清楚装配体的工作原理和装配关系以及各零件的结构形状之后，还需对装配图所注尺寸以及技术要求（符号、文字）进行分析研究，进一步了解装配体的设计意图和装配工艺。这样，对装配体就有了全貌的了解，为进一步拆画零件图打好了基础。
