机械制图与CAD

胡瑶玫

目录

  • 1 第一章 制图基本知识
    • 1.1 国家标准及制图准备
    • 1.2 尺寸注法
    • 1.3 几何作图
    • 1.4 平面图形的绘制
  • 2 第二章 正投影基础
    • 2.1 投影法的基本概念
    • 2.2 三面视图
    • 2.3 几何体的投影
  • 3 第三章 组合体的形体构成
    • 3.1 组合体的形体分析
    • 3.2 组合体的视图绘制
  • 4 第四章 机械图样的表达方法概述
    • 4.1 机械图样中的视图
    • 4.2 机械图样中的剖视图
    • 4.3 机械图样中的断面图
  • 5 第五章 标准件和常用件
    • 5.1 螺纹与螺纹连接件
    • 5.2 键销连接
    • 5.3 滚动轴承
    • 5.4 齿轮
    • 5.5 弹簧
  • 6 第六章 轴类零件零件图的识读与绘制
    • 6.1 认识轴类零件图
    • 6.2 绘制轴类零件图
    • 6.3 轴类零件图的尺寸
    • 6.4 轴类零件图的技术要求
    • 6.5 测绘轴类零件并绘图
  • 7 第七章 其它零件零件图的识读与绘制
    • 7.1 识读与绘制轮盘类零件图
    • 7.2 识读与绘制叉架类零件图
    • 7.3 识读与绘制箱体类零件图
  • 8 第八章 装配图的识读与绘制
    • 8.1 认识装配体与装配图
    • 8.2 绘制装配图
国家标准及制图准备







机械制图是机械类必修的技术基础课程之一,主要研究绘制机械图样的理论和基本规则。

工程图样是设计者表达设计意图;制造者了解制造对象并制造;使用者依此使用和维修设备。



学习投影法的基本理论和应用,培养空间构思能力、分析能力和表达能力。

学习制图国家标准及其有关知识,培养绘制和阅读机械图样的基本能力。

学习尺规绘图、徒手绘图、计算机绘图基本技能。



本课程理论、实践性均强,学习时注意理论联 系实际;要完成一定数量作业;加强上机练习。

严格遵守国家标准,学会查阅有关标准。

培养初步的空间想象能力,掌握三维立体二维图样之间的对应关系规律。

注意加强运用形体分析法分析、构形立体的学习,培养初步形象思维能力。





绘制技术图样时,应优先采用表1–1所规定的基本幅面。必要时,也允许选用国家标准中所规定的加长幅面。

v 图纸幅面规格


v 图纸边框格式

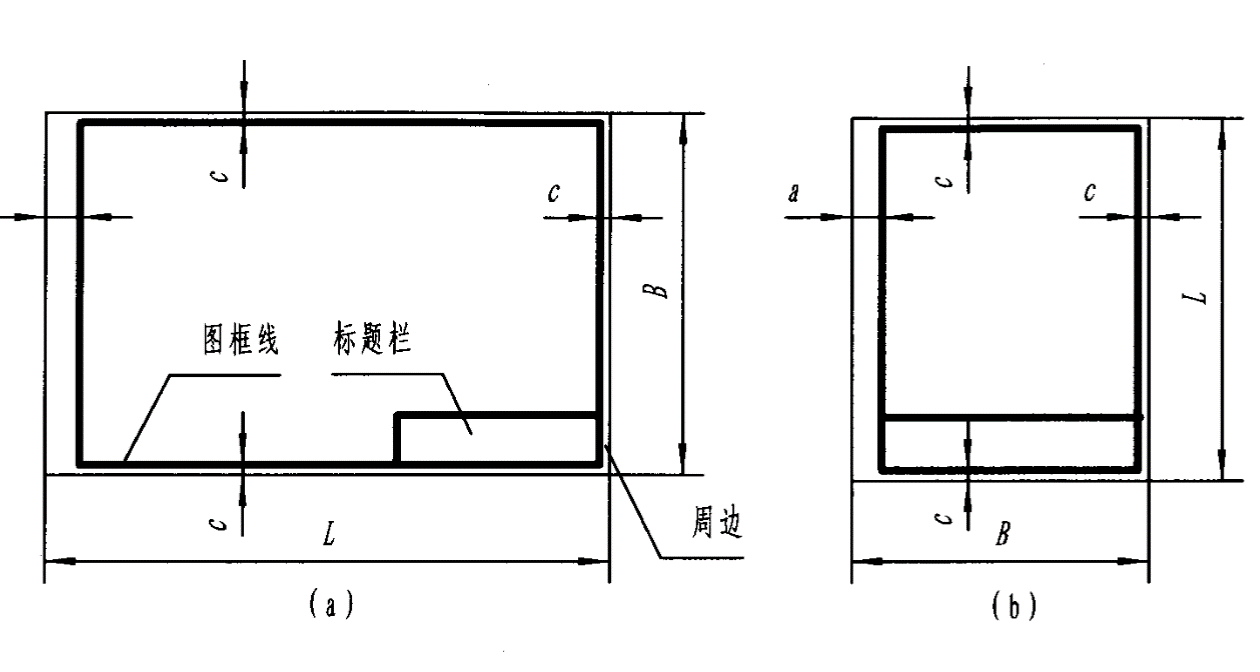

装订格式:装订边尺寸一律为25

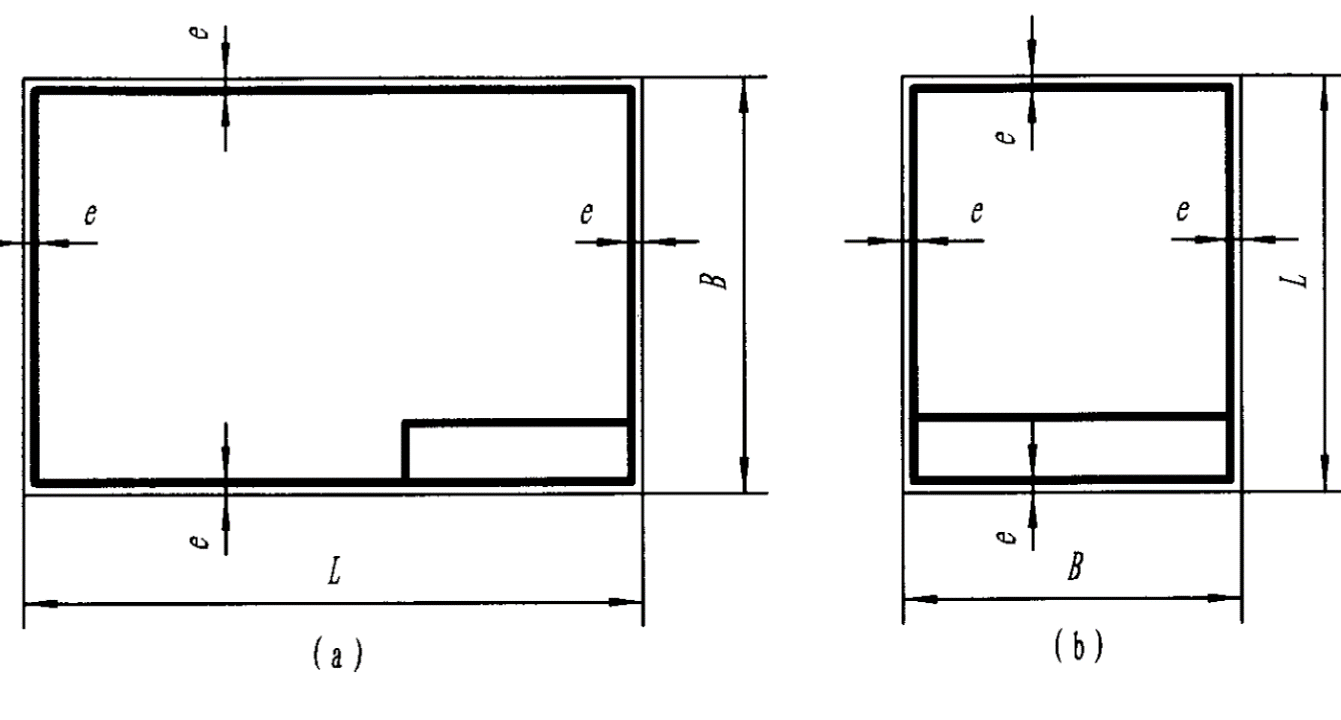

不装订格式:边框与图框线间距随图纸幅面变化。具体值查阅国标

v 标题栏

每张图纸上都必须画出标题栏;外框为粗实线,内格为细实线。标题栏的位置应位于图纸的右下角。尺寸不随图纸大小、格式变化。

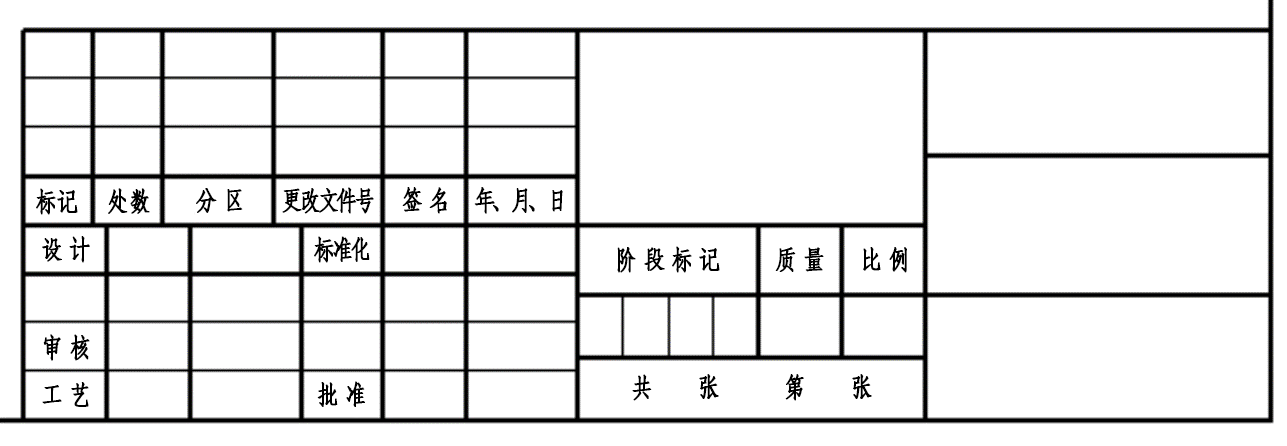

国标格式


制图作业中推荐使用的标题栏格式

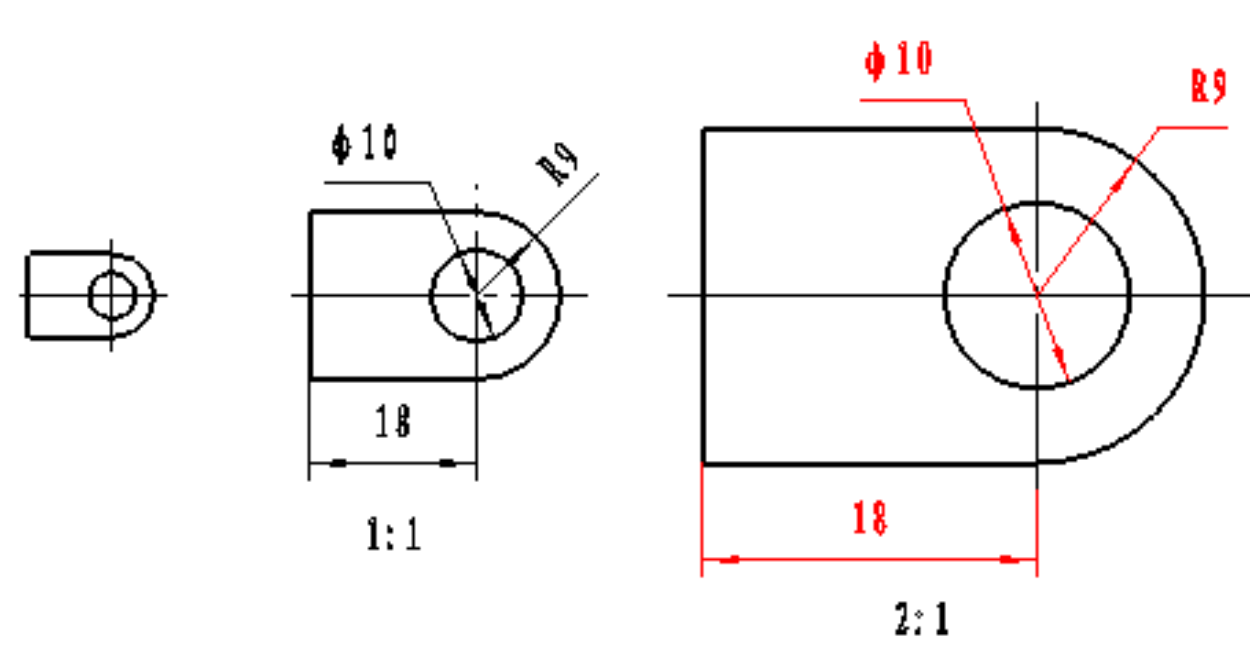

v 图中图形与其实物相应要素的线性尺寸之比称为比例。


v 比例的意义


图样上所标注的尺寸,是机件的真实尺寸,与比例无关。



v 字号:国标中以字体高度代表字体的号:

v 字高系列:1.8,2.5,3.5,5,7,10,14,20mm。

v 汉字

图样上的汉字应写成长仿宋体,并采用国家正式公布推行的简化字。汉字的高度h应不小于3.5mm。

要求:字体工整、笔画清楚、间隔均匀、排列整齐

v 字母和数字

拉丁字母(B型斜体)示例

阿拉伯数字示例


罗马数字示例




图线分粗、细两种,细线宽度约为d/2。图线宽度的推荐系列为:0.18,0.25,0.5,0.35,0.5,0.7,1,1.4,2mm。

在同一图样中同类图线的宽度应基本一致,虚线、细点划线及双点划线的线段长度和间隔应各自大致相等。图线之间相交、相切都应以线段相交或相切。若各种图线重合,应按粗实线、点划线、虚线的先后顺序选用线型。

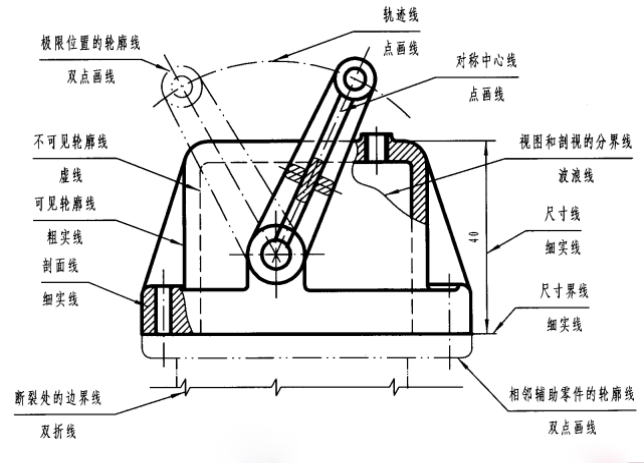

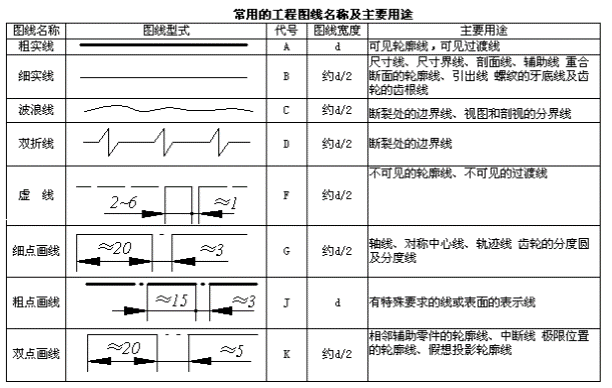

                                     图线的型式及其应用示例
