视图就是物体在基本投影面上的投影所得到的图形。视图主要是用于表达机件的外部形状。

物体在基本投影面上的投影称为基本视图

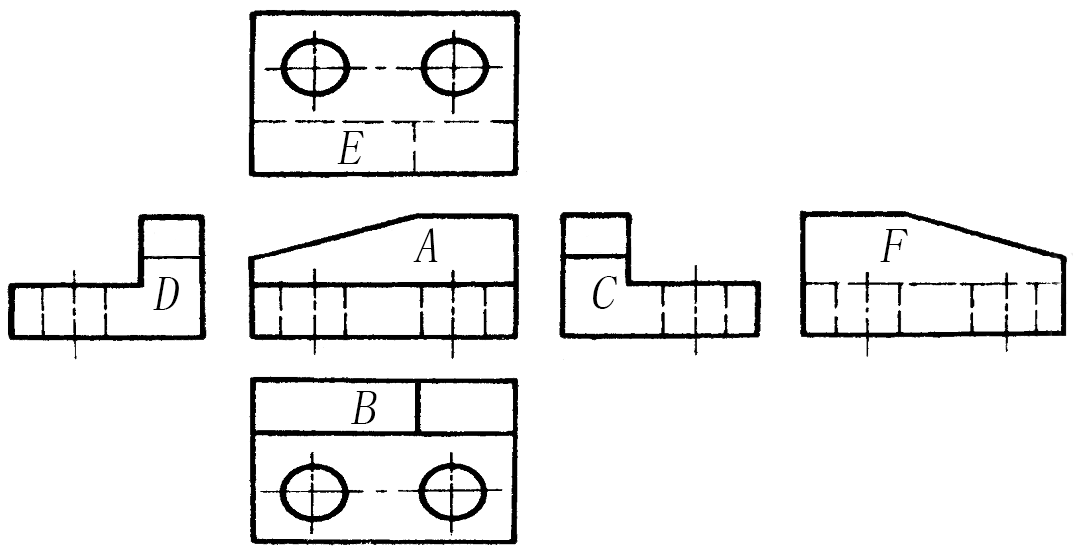

物体置于六个基本投影平面体系之中，分别向基本投影面投影，从而得到物体的六个视图：其中除了三视图中的主视图、俯视图和左视图外，还有后视图、仰视图及右视图

v 投影规律：

主、俯、仰、后视图长对正，主、左、右、后视图高平齐，仰、左、俯、右宽相等。

即：它们仍然符合“长对正、高平齐、宽相等”的投影规律。

v 名称标注：

当基本视图按上图中配置，而且各视图中间又无其他图形隔开时，视图的名称不作标注

为了图样的合理布局或者其他原因，需要改变基本视图的位置。在这种情况下，必须标明视图的名称及投影方向，标注方法：在视图的正上方标出“X”，并且在相应的视图附近指明投影方向，并注明同样的字母。

将机件的某一部分向基本投影面投影所得的视图称为局部视图。局部视图是一个不完整的基本视图，利用局部视图可以减少基本视图的数量。当机件某一局部形状没有表达清楚，而又没有必要用一完整基本视图表达时，可单独将这一部分向基本投影面投影，从而避免另一部分结构的重复表达。

局部视图的断裂边界线用波浪线表示。画波浪线时应注意：① 波浪线不应与轮廓线重合或在轮廓线的延长线上；② 不应超出机件轮廓线；③ 不应穿空而过。当所表达的局部结构是完整的，且外形轮廓线自成封闭，又与其它部分截然分开时，波浪线可省略不画。

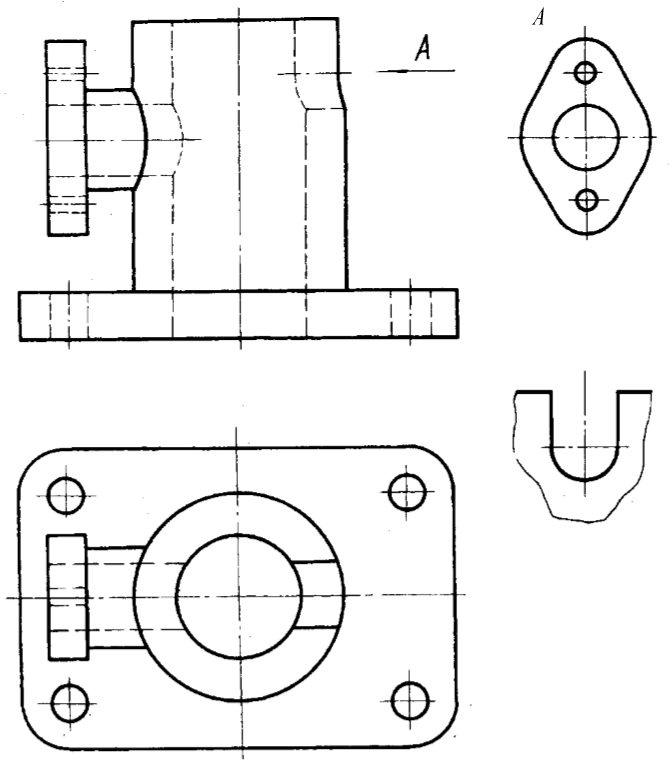

画局部视图时，应在局部视图上方正中位置用大写拉丁字母标出视图名称，在相应视图附近用箭头指明投影方向，并注上同样的字母，如图中“A”所示。当局部视图按投影关系配置，中间又无其它图形隔开时，允许省略标注。

机件向不平行任何基本投影面的平面进行投影所得的视图，称为斜视图。

设立一个与该倾斜部分平行且与正面投影面垂直的新投影面，将该倾斜部分向这个投影面进行投影，以反映倾斜部分的真形，即得到斜视图。

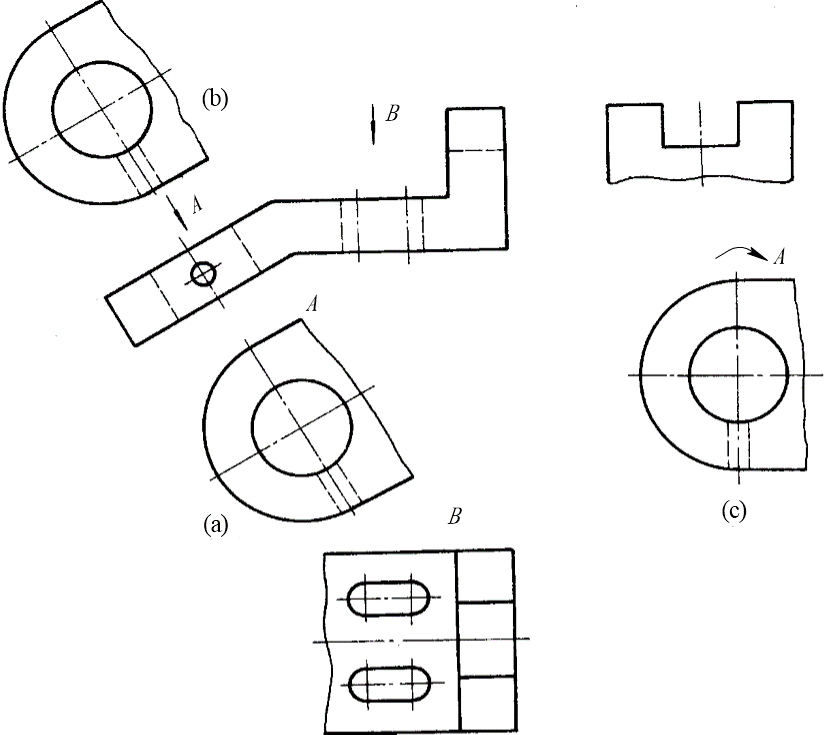

斜视图一般按箭头所指的方向，且符合投影关系配置,也可配置在其它适当位置。在不致引起误解时，允许将其图形旋转放正，一般以不大于90°旋转放正为宜，其标注形式为字母加旋转箭头“☇”，旋转箭头的方向应该与图形的旋转方向一致，字母放在箭头指向的一边.
