绘制轴类零件图




任何机器或部件都是由若干零件按一定的要求装配起来的。

用来表达零件结构形状、尺寸大小和技术要求的图样称为零件图。零件图是加工制造零件的依据,反映了设计者的意图,表达了机器或部件对零件的要求,是生产中最重要的技术文件之一。

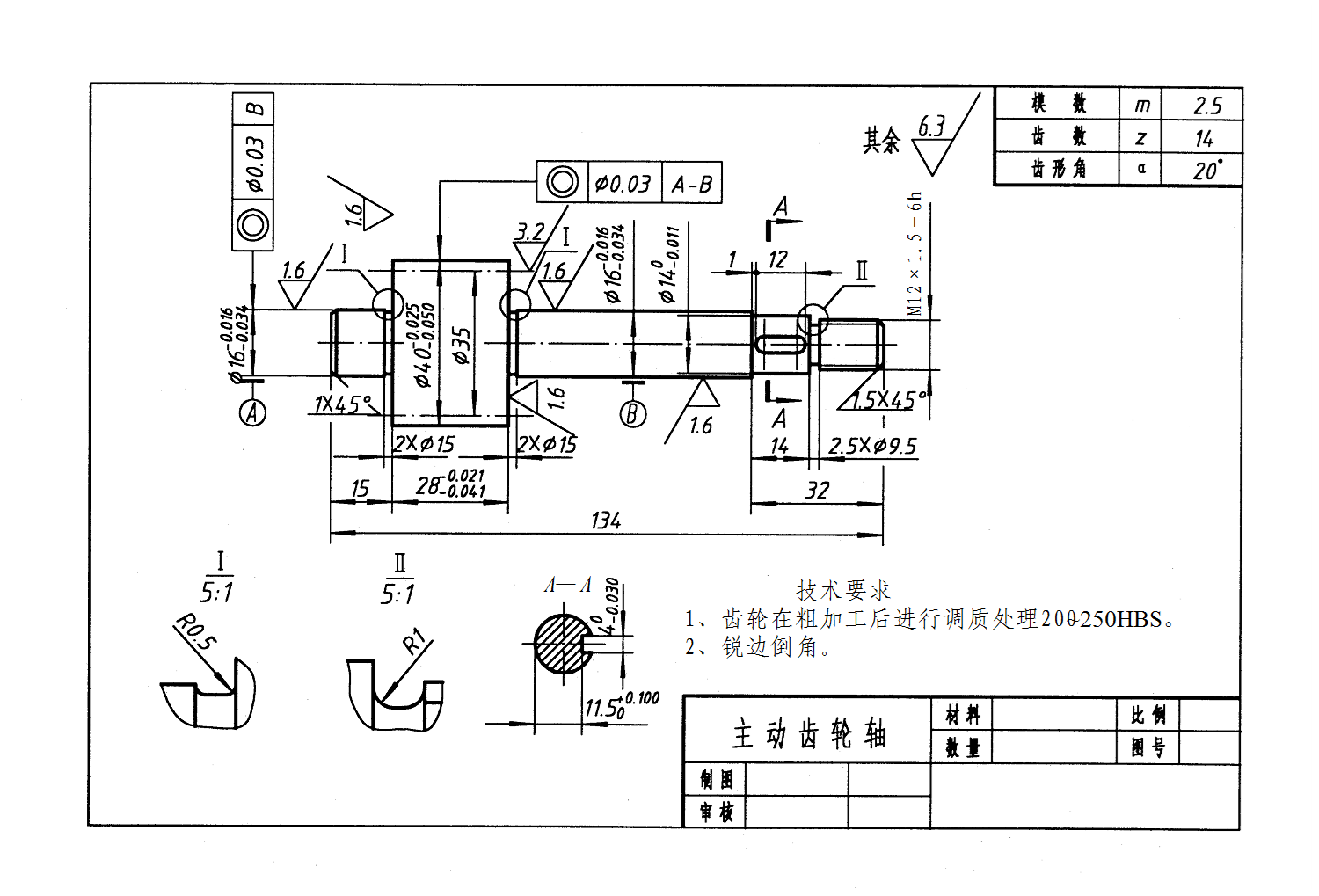

由下图所示的零件图可以看出,一张完整的零件图应包括以下基本内容:


(1) 一组图形。图形应能正确、清晰地表达出零件的各部分结构形状。

(2) 一组完整的尺寸。图形中应正确、完整、清晰、合理地标注出制造零件和检验零件所需的全部尺寸。

(3) 必要的技术要求。技术要求包括表面粗糙度、尺寸公差、形位公差、热处理及表面处理等。

(4) 标题栏。标题栏用于填写零件的名称、数量、材料、比例、图号及设计、绘图人员的签名等。
