v 选择表达方案

1. 主视图的选择

在选择装配图的主视图时应考虑以下几个原则：

(1) 应满足装配体的工作位置，并尽可能地反映该装配体的特征结构；

(2) 主视图方向应能反映装配体的工作原理和主要装配干线；

(3) 应尽可能反映零件之间的相对位置关系。

2. 其它视图的选择

其它视图的选择比较灵活，在清晰、准确地表达装配体的情况下，其它视图越简单越好。

v 绘图方法与步骤

(1) 在拟定好装配体视图表达方案后，便可根据装配体的大小及复杂程度，选用合适的绘图比例，确定图幅，并画出图框及标题栏。

(2) 合理布置图面。从各装配干线入手，以点划线或细线布置各视图位置，如下图所示。

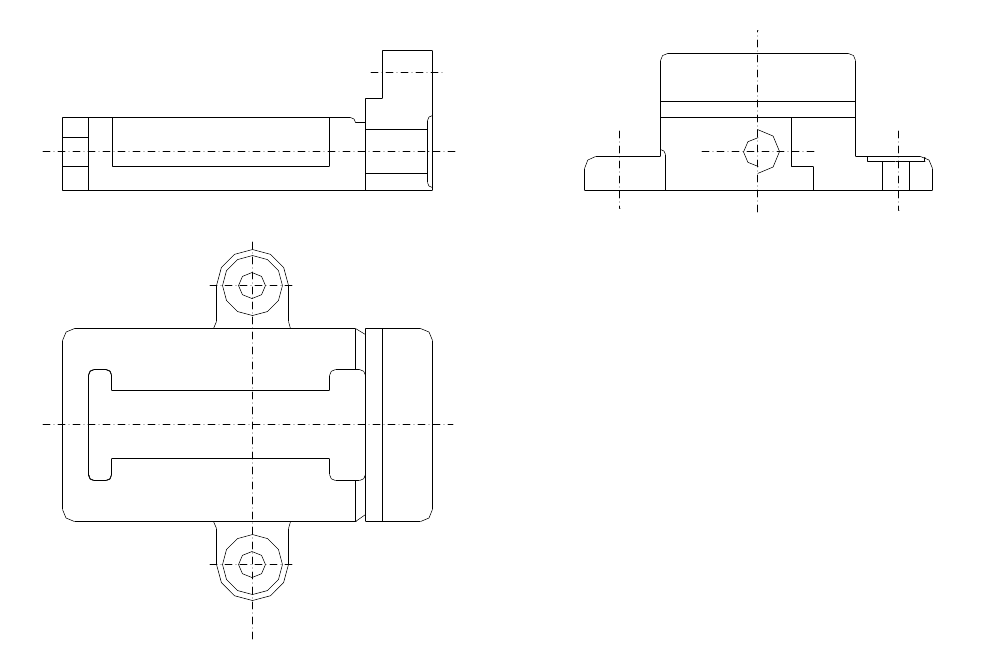

(3) 打底稿。一般先画大的主要零件，定出框架，如下图所示。

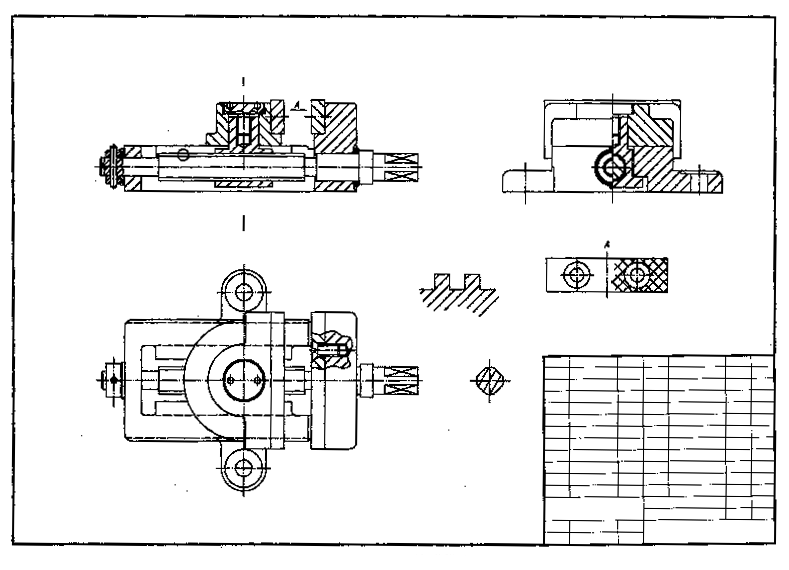

 (4) 进一步进行细节描述，如下图。此时要细心，防止遗漏。

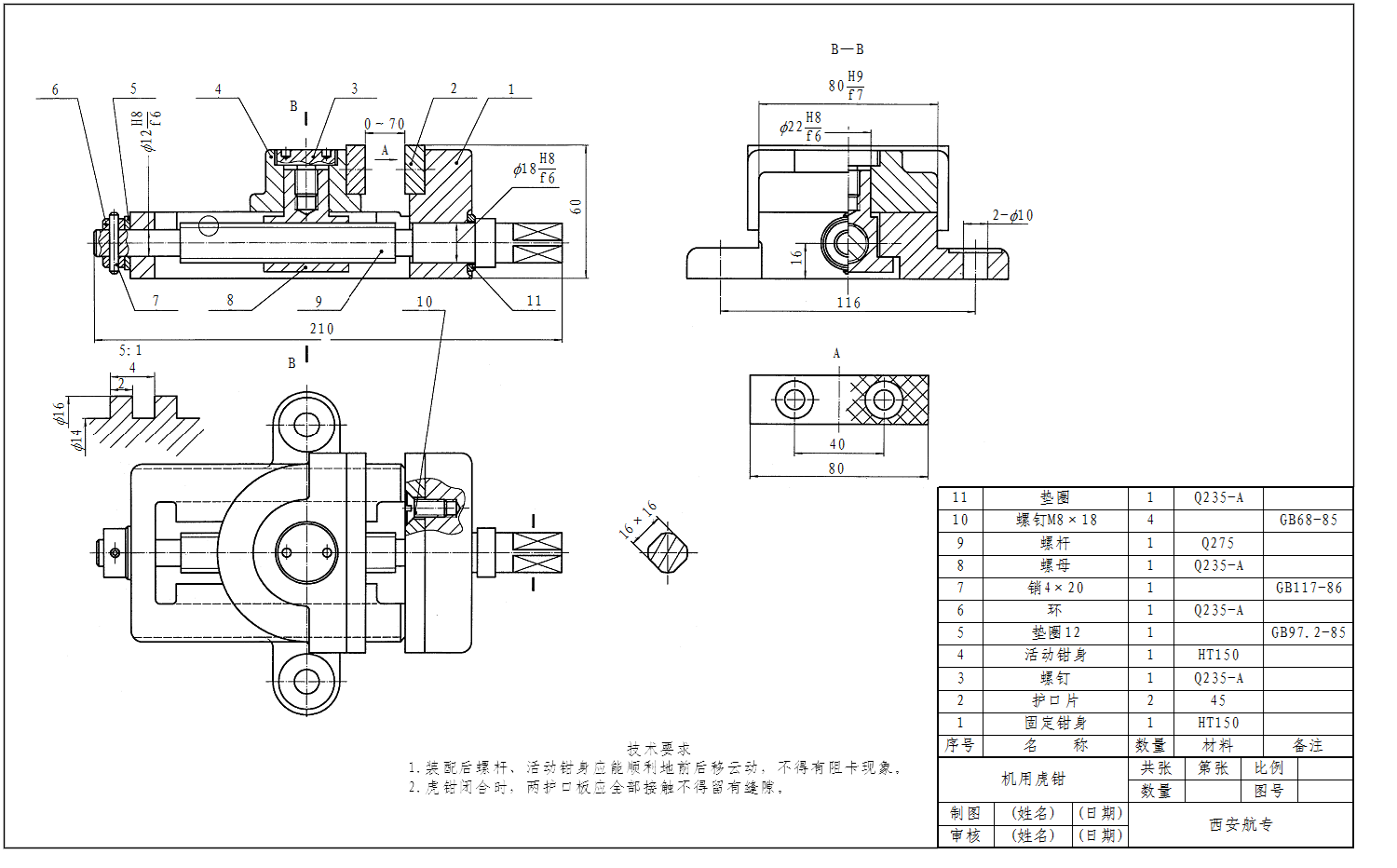

(5) 仔细检查，确认无误后，便可加深图线，标注尺寸，注写序号，填写技术要求、标题栏和明细表，完成作图。如下图所示。

v 装配图的基本表达方法

装配体的表达与零件的表达相比较，其共同点是都要反映它们的内、外部结构和形状，前面介绍过的机件的各种表达方法和选用原则，不仅适用于零件，也完全适用于装配体。

v 装配图的规定画法

1. 关于接触面（配合面）与非接触面的画法

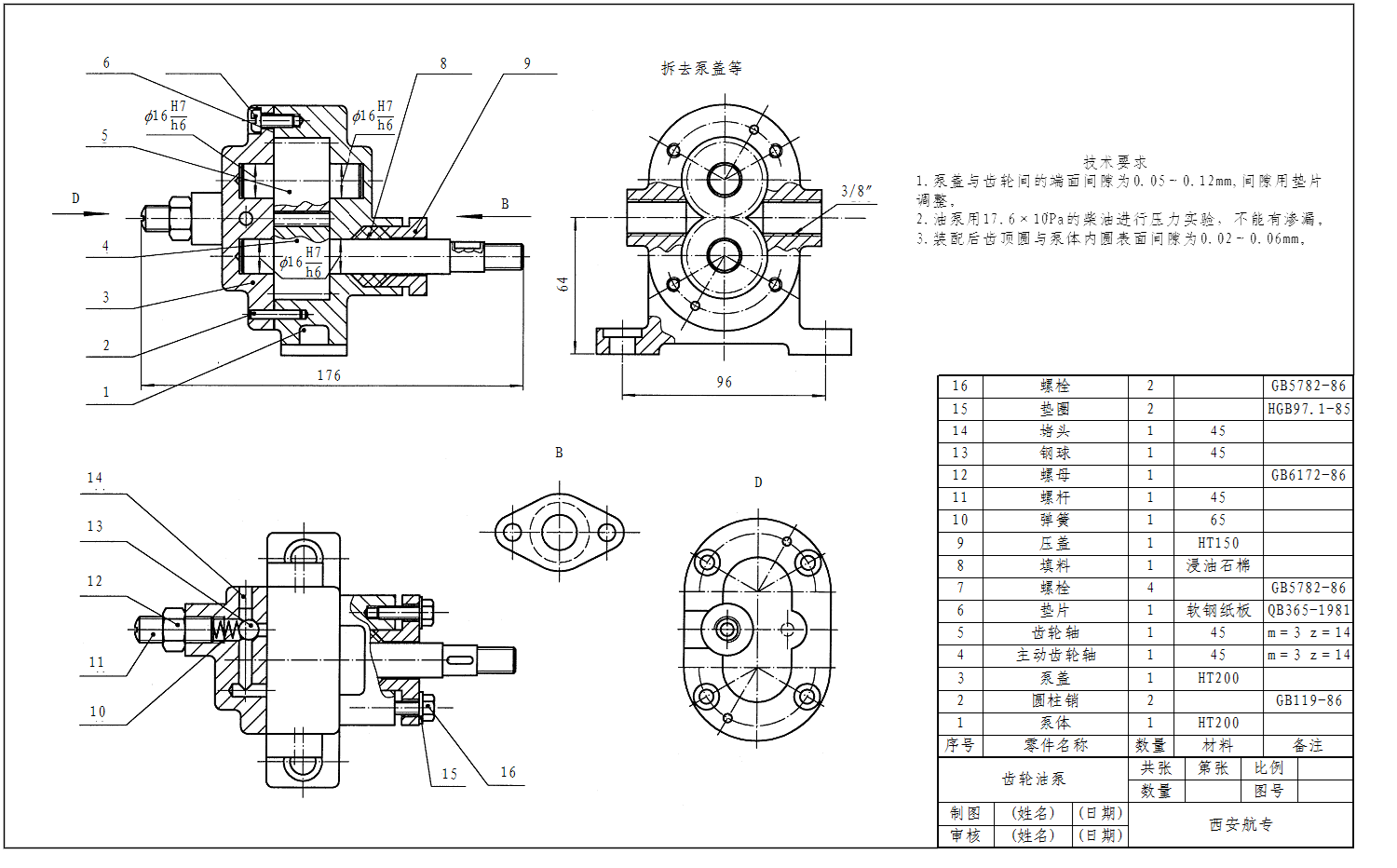

(1) 两零件的接触面或基本尺寸相同的轴孔配合面，规定只画一条线表示其公共轮廓，即使间隙配合的间隙较大也只须画一条线。如上图中的齿轮轴的轴端与泵体和泵盖上轴孔的配合处就只画了一条线。

(2) 相邻零件的非接触面或非配合面，应画两条线表示各自的轮廓，即使彼此间的间隙很小也必须画两条线，必要时允许适当夸大。如上图中的压盖与主动轴之间应画两条线。

2. 关于剖面线的画法

(1) 在装配图的剖视或剖面图中，会出现若干个零件联接在一起的情况。

(2) 在同一张图纸中，如果同一零件在不同的图形中都有剖视或剖面，其剖面线的方向应保持一致。如图8–2中泵盖在各视图中的剖面线的方向就是一致的。

3. 关于标准件和实心零件纵向剖切的画法

在剖视图中，对于标准件（螺栓、螺母、键和销）和实心零件（如轴、连杆、拉杆和手柄等），当剖切面通过其轴线作纵向剖切时，均按不剖绘制（如上图中的轴与螺杆）。

v 装配图的特殊画法

1. 拆卸画法

2. 沿结合面剖切画法

3. 假想画法

4. 夸大画法

5. 简化画法
