机械制图与CAD

胡瑶玫

目录

  • 1 第一章 制图基本知识
    • 1.1 国家标准及制图准备
    • 1.2 尺寸注法
    • 1.3 几何作图
    • 1.4 平面图形的绘制
  • 2 第二章 正投影基础
    • 2.1 投影法的基本概念
    • 2.2 三面视图
    • 2.3 几何体的投影
  • 3 第三章 组合体的形体构成
    • 3.1 组合体的形体分析
    • 3.2 组合体的视图绘制
  • 4 第四章 机械图样的表达方法概述
    • 4.1 机械图样中的视图
    • 4.2 机械图样中的剖视图
    • 4.3 机械图样中的断面图
  • 5 第五章 标准件和常用件
    • 5.1 螺纹与螺纹连接件
    • 5.2 键销连接
    • 5.3 滚动轴承
    • 5.4 齿轮
    • 5.5 弹簧
  • 6 第六章 轴类零件零件图的识读与绘制
    • 6.1 认识轴类零件图
    • 6.2 绘制轴类零件图
    • 6.3 轴类零件图的尺寸
    • 6.4 轴类零件图的技术要求
    • 6.5 测绘轴类零件并绘图
  • 7 第七章 其它零件零件图的识读与绘制
    • 7.1 识读与绘制轮盘类零件图
    • 7.2 识读与绘制叉架类零件图
    • 7.3 识读与绘制箱体类零件图
  • 8 第八章 装配图的识读与绘制
    • 8.1 认识装配体与装配图
    • 8.2 绘制装配图
尺寸注法





v 机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。

v 图样中(包括技术要求和其它说明)的尺寸,以毫米为单位时,不需要标注计量单位的代号和名称,如采用其它单位,则必须注明相应的计量单位的代号或名称,如45度30分应写成45°30′。

v 图样中所标注的尺寸为该图样所示机件的最后完工尺寸,否则应另加说明。

v 机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清楚的图形上。

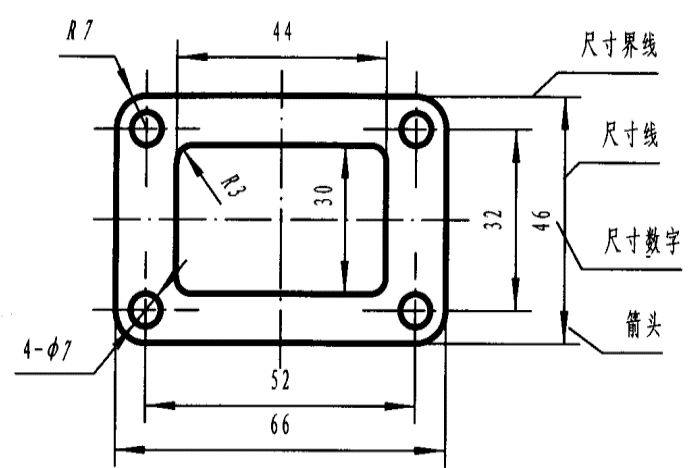

尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。



尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在两尺寸界线之间,不能用其它图线代替,不得与其它图线重合或画在其延长线上。




v 尺寸数字不可被任何图线所通过,当无法避免时,必须将该图线断开。


                                            线性尺寸

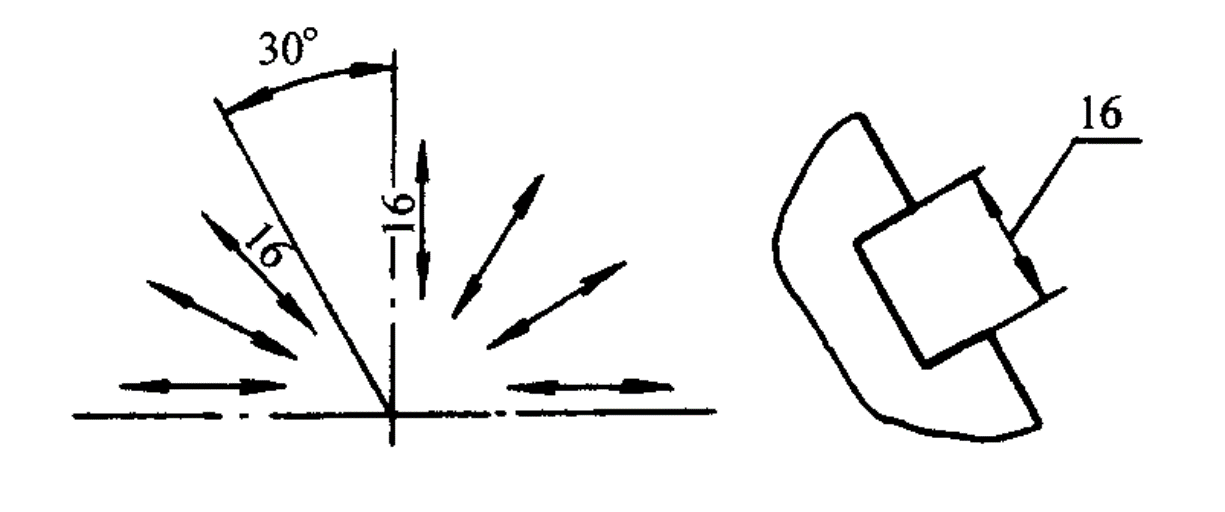

尺寸数字应按左图所示方向注写,并尽可能避免在图示30°范围内标注尺寸,当无法避免时可按右图的形式标注。

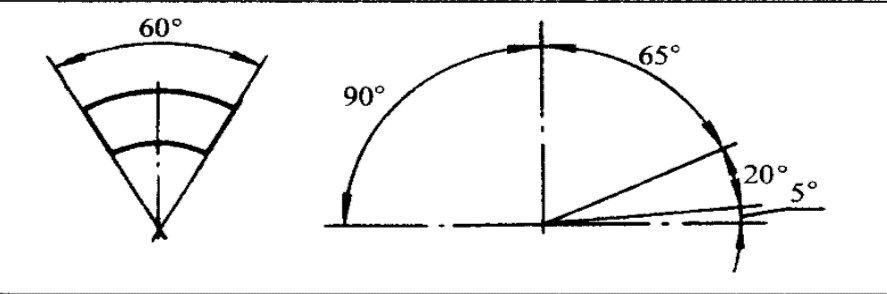

v 角度尺寸一律水平写

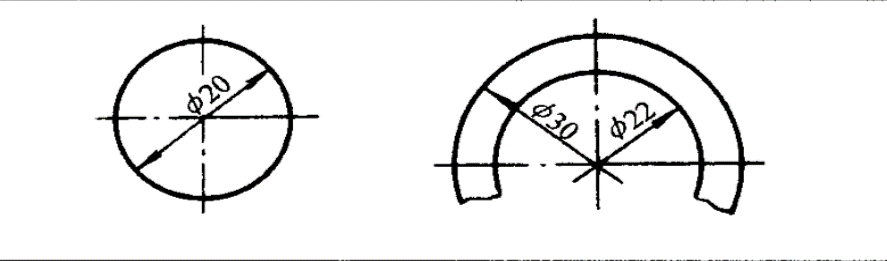

v 整圆、大半圆,标直径

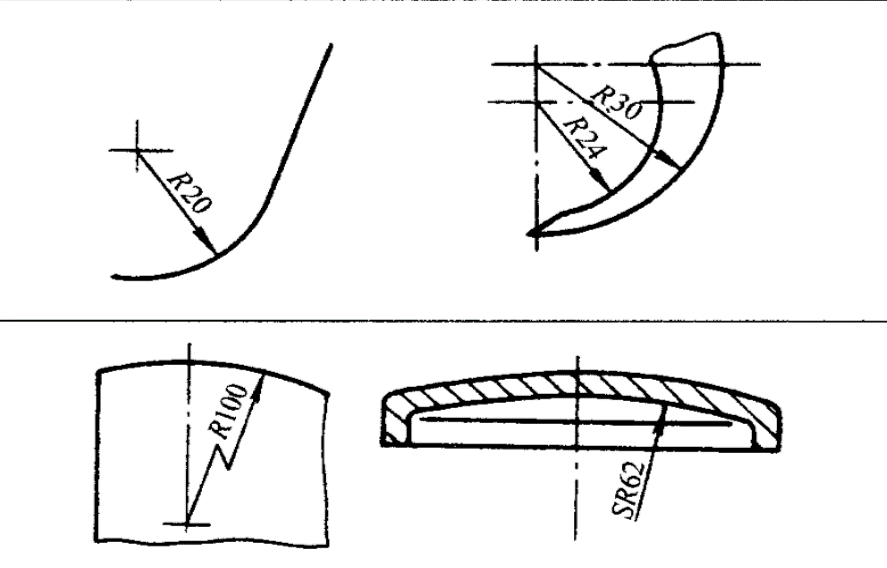

v 半圆、小于半圆,标半径

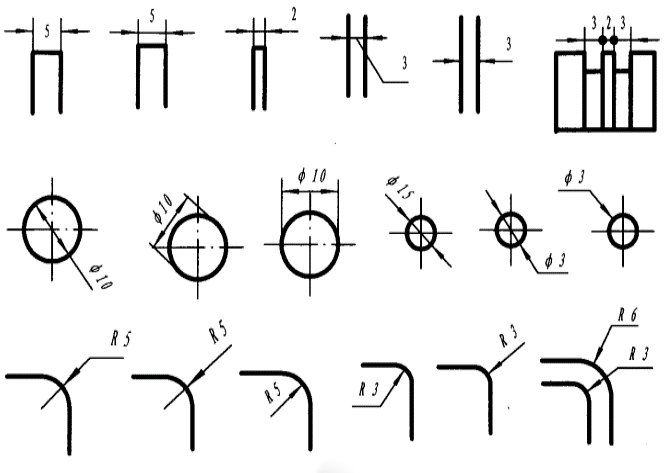

v 小尺寸注法
