三面视图

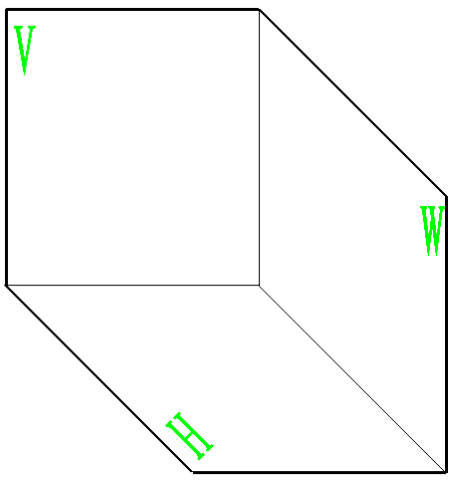

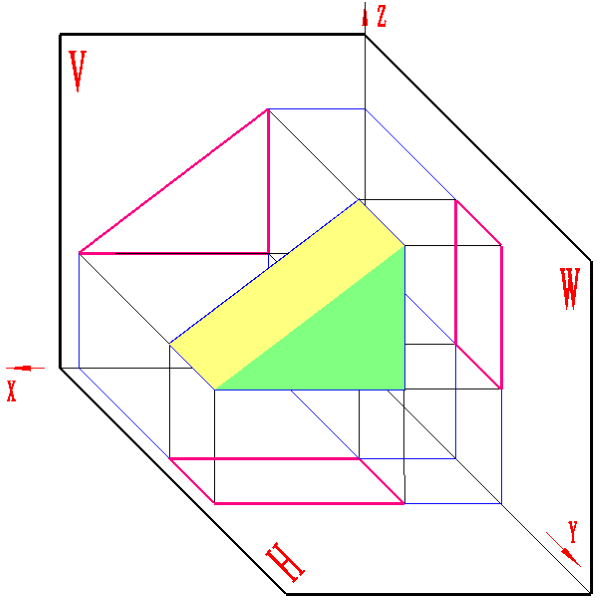

V——正投影面

W——侧投影面

H——水平投影面

V、H交线——OX轴

H、W交线——OY轴

V、W交线——OZ轴




将物体正放在三投影面体系中,用正投影法向三个投影面投影,就得到了物体的三面投影,也叫三视图。


V——主视图


H——俯视图


W——左视图

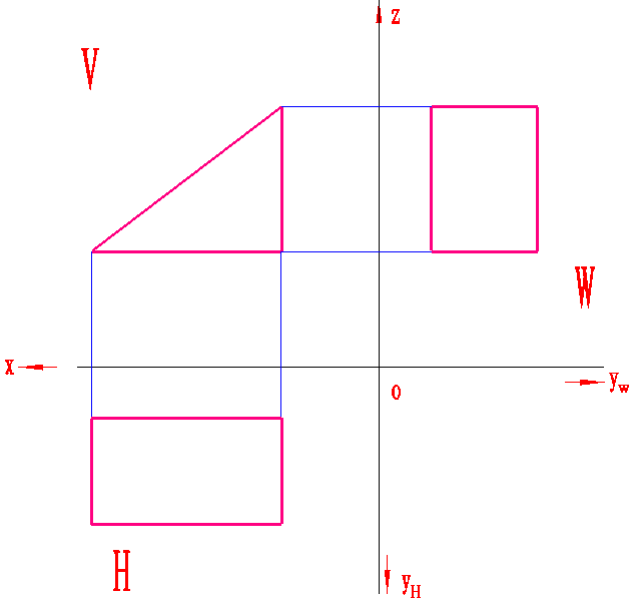

为了画图和看图的方便,假想地将三个投影面展开、摊平在同一平面(纸面)上,并且规定:正面V不动;水平面H绕OX轴向下旋转90°;侧面W绕OZ轴向右旋转90°,如图所示。

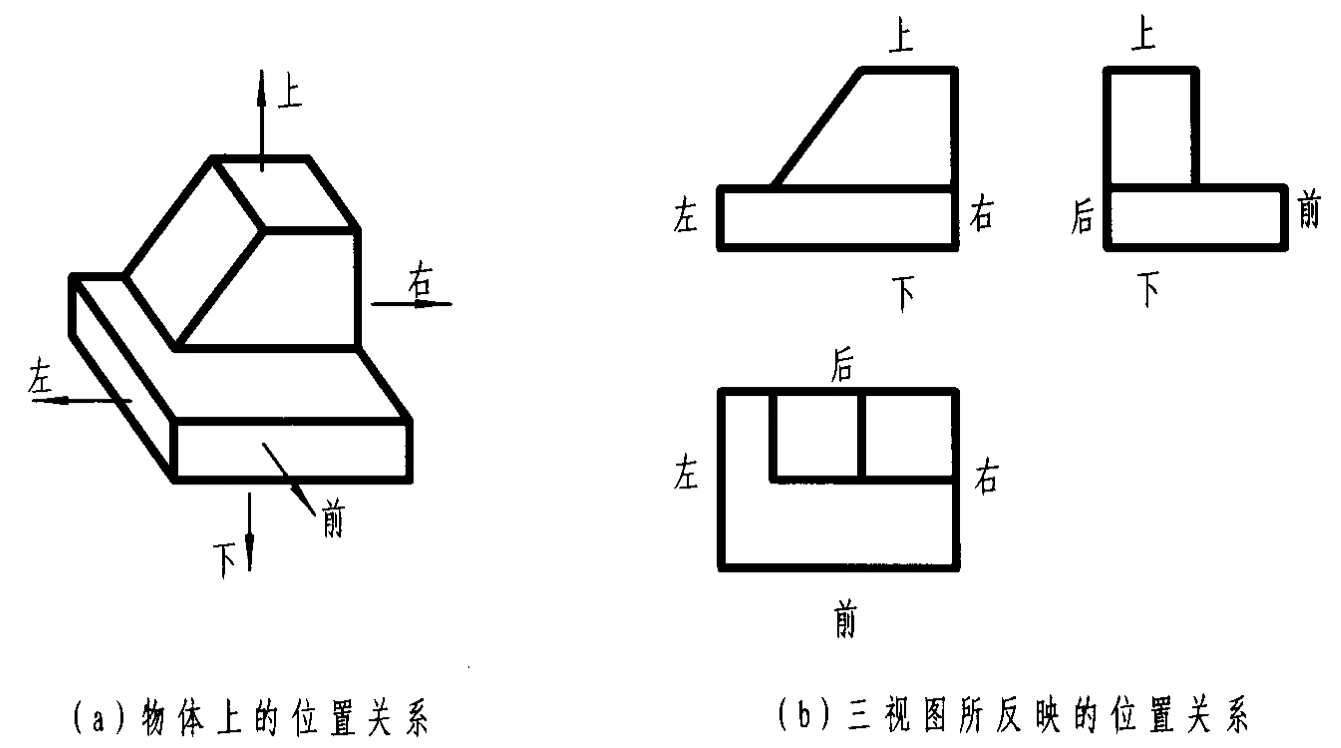

俯视图在主视图的正下方,左视图在主视图的正右方。

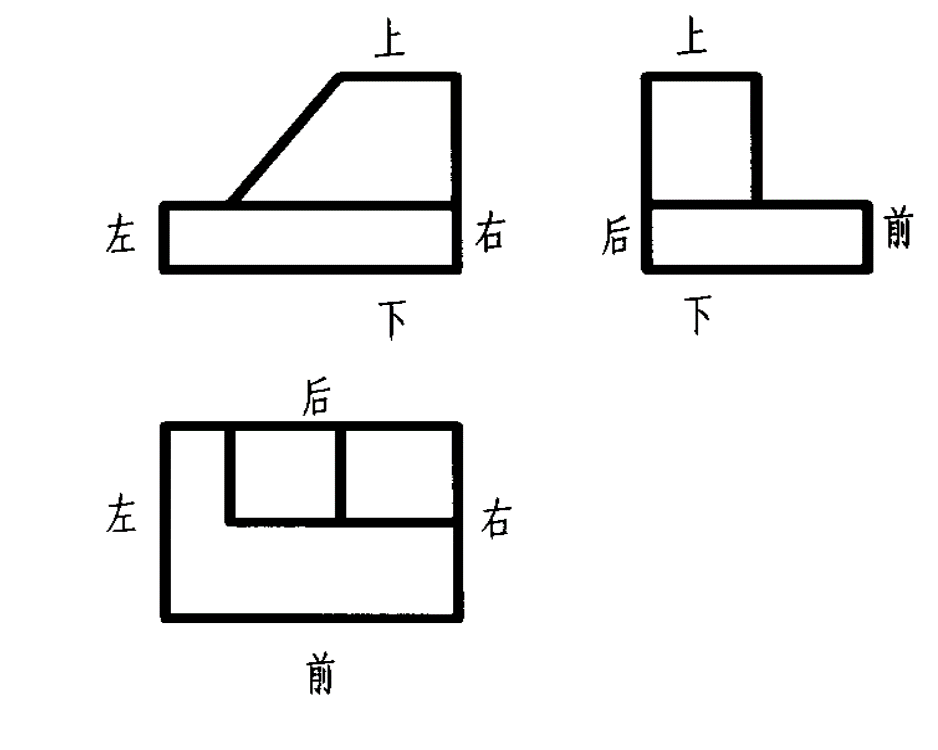

画图时,投影面的边框线和投影轴均不必画出,同时按上述方法展开,即按投影关系配置视图时,也不需要标明视图名称,最后得到的三视图如图所示。








高平齐;长对正;宽相等。




画三视图的方法和步骤:

v 分析物体。分析物体上的面、线与三个投影面的位置关系,再根据正投影特性判断其投影情况,然后综合出各个视图。

v 确定图幅和比例。根据物体上最大的长度、宽度和高度及物体的复杂程度确定绘图的图幅和比例。

v 选择主视图的投影方向。以最能反映物体形状特征和位置特征且使三个视图投影虚线少的方向作为正投影方向。

v 布图、画底图。画作图基准线、定位线;画三视图底图。从主视图画起,三个视图配合着画图。

v 检查、修改底图。

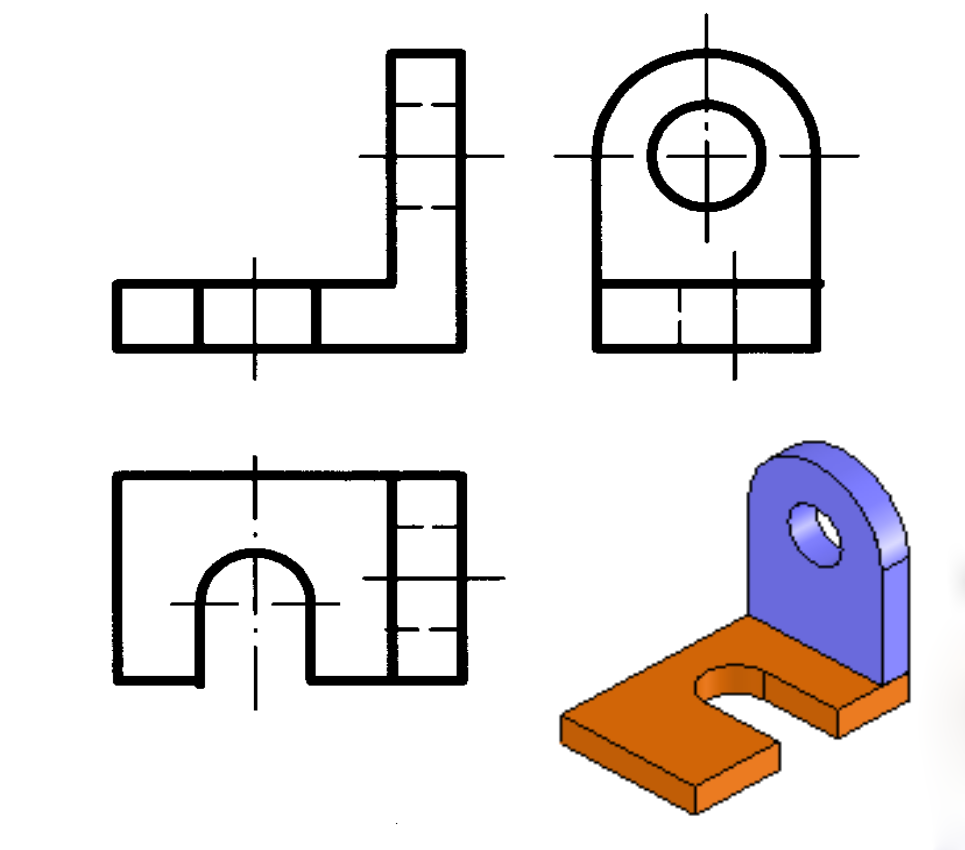

v 加深图线,完成三视图。如图所示。
