机械制图与CAD

胡瑶玫

目录

  • 1 第一章 制图基本知识
    • 1.1 国家标准及制图准备
    • 1.2 尺寸注法
    • 1.3 几何作图
    • 1.4 平面图形的绘制
  • 2 第二章 正投影基础
    • 2.1 投影法的基本概念
    • 2.2 三面视图
    • 2.3 几何体的投影
  • 3 第三章 组合体的形体构成
    • 3.1 组合体的形体分析
    • 3.2 组合体的视图绘制
  • 4 第四章 机械图样的表达方法概述
    • 4.1 机械图样中的视图
    • 4.2 机械图样中的剖视图
    • 4.3 机械图样中的断面图
  • 5 第五章 标准件和常用件
    • 5.1 螺纹与螺纹连接件
    • 5.2 键销连接
    • 5.3 滚动轴承
    • 5.4 齿轮
    • 5.5 弹簧
  • 6 第六章 轴类零件零件图的识读与绘制
    • 6.1 认识轴类零件图
    • 6.2 绘制轴类零件图
    • 6.3 轴类零件图的尺寸
    • 6.4 轴类零件图的技术要求
    • 6.5 测绘轴类零件并绘图
  • 7 第七章 其它零件零件图的识读与绘制
    • 7.1 识读与绘制轮盘类零件图
    • 7.2 识读与绘制叉架类零件图
    • 7.3 识读与绘制箱体类零件图
  • 8 第八章 装配图的识读与绘制
    • 8.1 认识装配体与装配图
    • 8.2 绘制装配图
组合体的视图绘制






v 形体分析

分析该形体由哪些个基本形体组成,每个形体的形状尺寸以及相对位置。

v 视图选择

选择最能表达形体形状特征的投影作为形体的主视图,兼顾考虑其它视图。

v 选择比例布置视图

尽量选择能够反映形体真实大小的1﹕1比例绘制视图。













v 确定X、Y、Z三个方向上的绘图基准。

v 绘制整个形体的基准位置,同时绘制其它几个基本体的基准位置,如圆筒的轴线位置。

v 绘制底板的三视图。

v 绘制圆筒1的三视图。

v 绘制背板的三视图。

v 绘制圆筒2的三视图。

v 绘制肋板的三视图。

v 处理各个基本体组合过程中的交线、相贯线。

v 分清可见性,对图形进行加深。

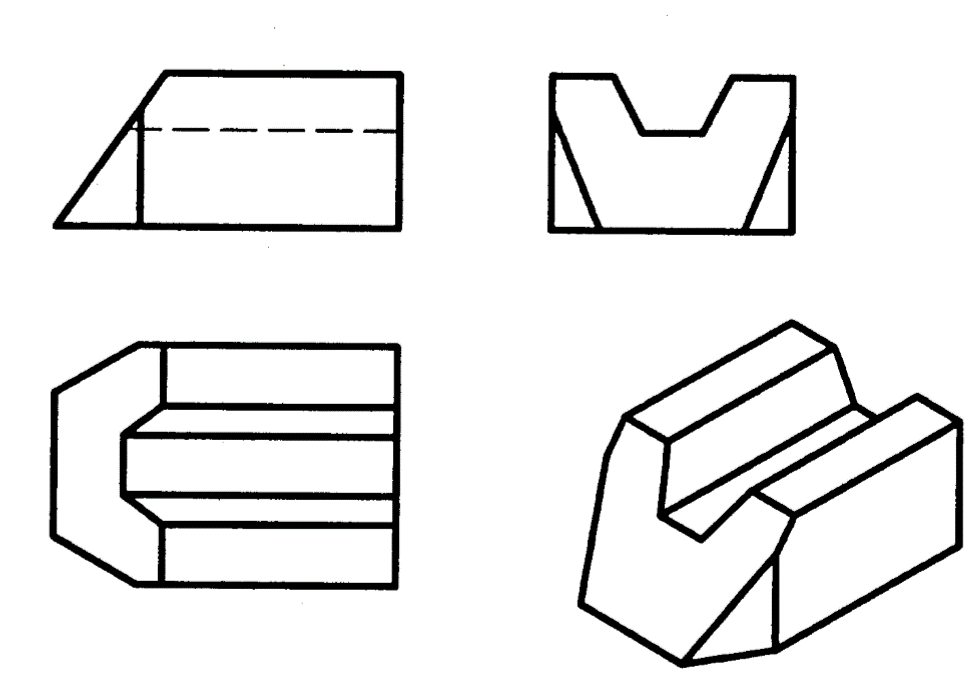

切割立体的三视图一般画法:

v 判别基本体形状

v 画出基本体的三视图

v 分析切割掉的立体的形状,画出视图

v 整理轮廓线



对于堆叠类和综合类组合体,画三视图宜用形体分析法,分别画出每个组成部分的视图,然后处理它们的表面交线及相对位置;而对于切割类组合体,则宜用先进行形体分析,确定基本体,画出基本体的三视图,然后,再把各个切去部分三视图画出的方法。
