用视图表达机件时，机件内部的结构形状需要用虚线表示 。如果不可见的结构形状愈复杂，视图中虚线就愈多，这样会使图形不够清晰，既不利于看图，又不便于标注尺寸。为此，机件不可见的内部结构形状常采用剖视图表达。

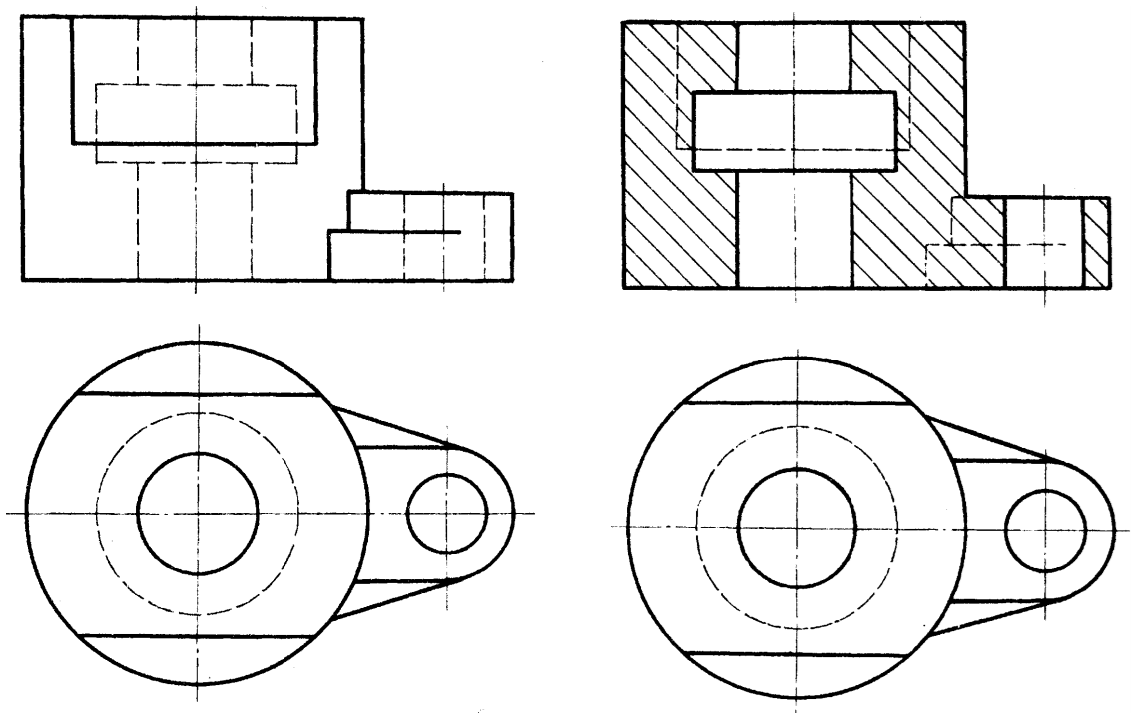

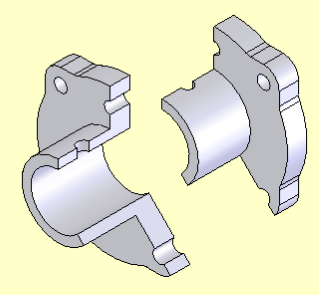

假想用剖切面(平面或柱面)剖开机件，将处在观察者与剖切面之间的部分移去，将剩下部分向投影面投影，所得到的图形称为剖视图(简称剖视)。剖视图主要用于表达机件的内部结构形状。

国标规定对剖切面与机件接触的部分（断面）要画出剖面符号。并且规定不同材料要用不同的剖面符号。各种材料的剖面符号，参见教材表5–1。

画金属材料的剖面符号时，应遵守下述规定：

① 金属材料的剖面符号为与水平方向成45°且间隔相等的细实线。

② 同一机件所有各剖视图和断面图中的剖面线应方向相同，间隔相等。

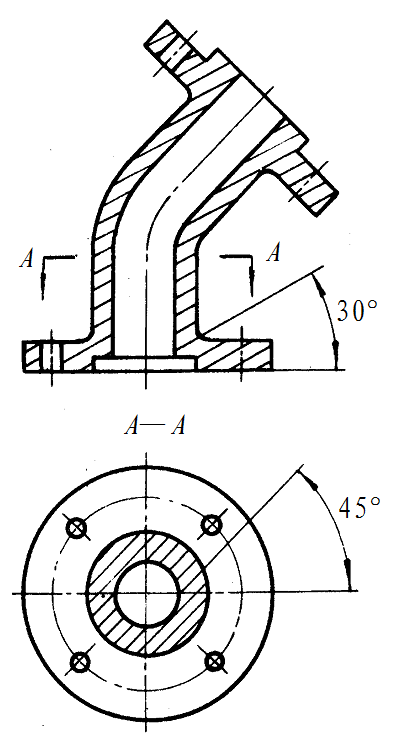

③ 当图形的主要轮廓线与水平线成45°或接近45°时，则该图形的剖面线应改画成与水平方向成30°或60°的平行线，同一机件各剖视图剖面线的倾斜方向和间隔均应一致。

画剖视图应注意的几点：

① 剖切平面一般应通过机件的对称面或孔、槽的轴线、中心线，以便反映结构的真形。

② 剖切是假想的，实际上并没有把机件切去一部分，因此，当机件的某一个视图画成剖视图以后，其它视图仍应按完整的机件画出。

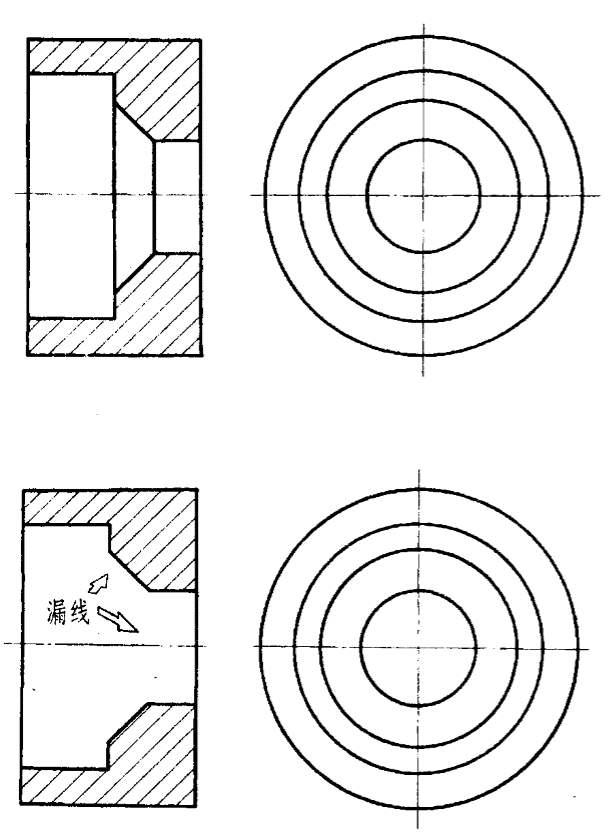

③ 剖切面后方的可见轮廓线应全部画出，不能遗漏。

④ 剖视图中一般不画不可见轮廓线。只有当需要在剖视图上表达这些结构时，才画出必要的虚线。

⑤ 根据需要可同时将几个视图画成剖视图，它们之间相互独立，互不影响，各有所用。

剖视图一般要用规定的剖切符号、箭头、拉丁字母标注出。

剖切面的剖切位置、剖切后的投影方向和剖视图的名称。

① 用线宽（1～1.5）b、长约5～10 mm断开的粗实线作为剖切符号，在相应的视图上表示出剖切平面的位置。

② 在剖切符号的起、止处外侧画出与剖切符号相垂直的箭头，表示剖切后的投影方向。

③ 在剖切符号的起、止及转折处的外侧写上相同的大写拉丁字母，并在剖视图的正上方标注出剖视图的名称“×—×”，字母一律水平书写。

在以下几种情形下，可省略对剖视图的标注：

① 当剖视图按投影关系配置，而中间又没有其它图形隔开时，可省略标注中的箭头。

② 用单一剖切平面通过机件的对称平面或基本对称的平面，且剖视图按投影关系配置，而又中间没有其它图形隔开时，可省略标注。

③ 用单一剖切平面剖切，其剖切位置明显，不标注不致引起误解时，也可省略标注。

按剖切范围，剖视图可分为三种：全剖视图、半剖视图、局部剖视图。

v 全剖视图：

用剖切面完全地剖开机件所得的剖视图，称为全剖视图。

当机件的外形比较简单(或外形已在其它视图上表达清楚)，内部结构较复杂时，常采用全剖视表达机件的内部结构形状。

当剖切平面通过机件的对称面且按投影关系配置，中间又无其它图形隔开时，全剖视图可省略标注。

v 半剖视图：

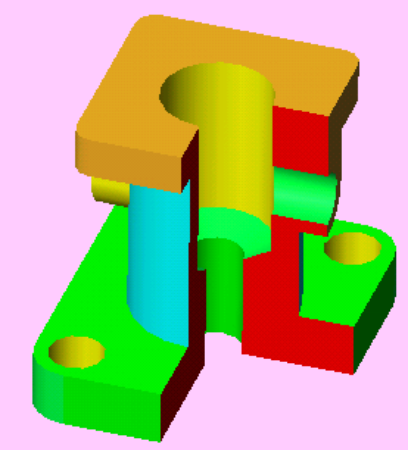

当机件具有对称平面时，在垂直于机件对称面的投影平面上的投影所得的图形，以对称中心线为界，一半画成剖视图，另一半画成视图，这样组合的图形称为半剖视图。

半剖视图主要用于内、外形状需在同一图上兼顾表达的对称机件。当机件形状接近对称，且不对称部分已另有视图表达清楚时，也可画成半剖视图。

标注:标注方法及省略的原则与全剖视图相同。

画半剖视图应注意：

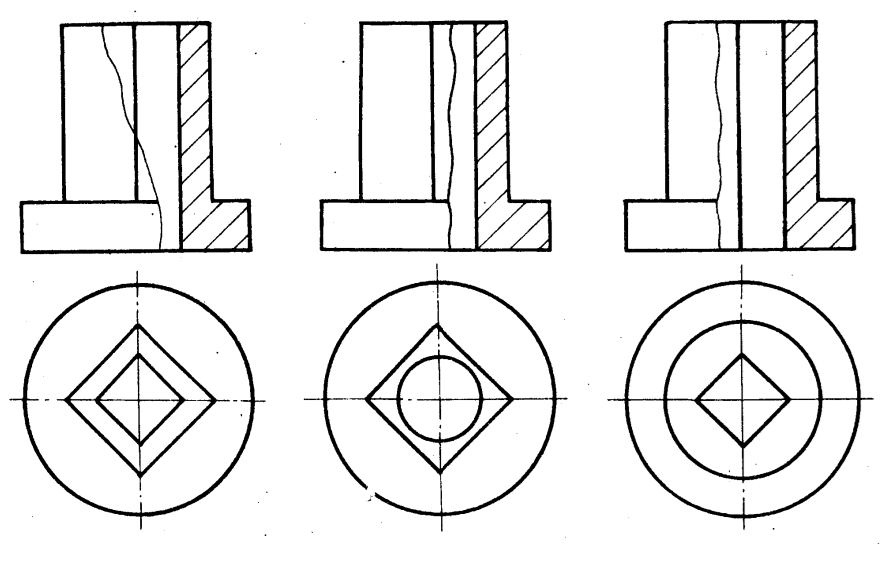

① 半个剖视图与半个视图的分界线应是细点划线，不能是其它任何图线。如果机件的对称中心正好有一条轮廓线，此机件不适合使用半剖视图绘制。

② 由于机件内部结构已由半剖视图表达清楚，因此在表示机件外部结构形状的半个视图上，一般不需要再画虚线来表示内部结构。

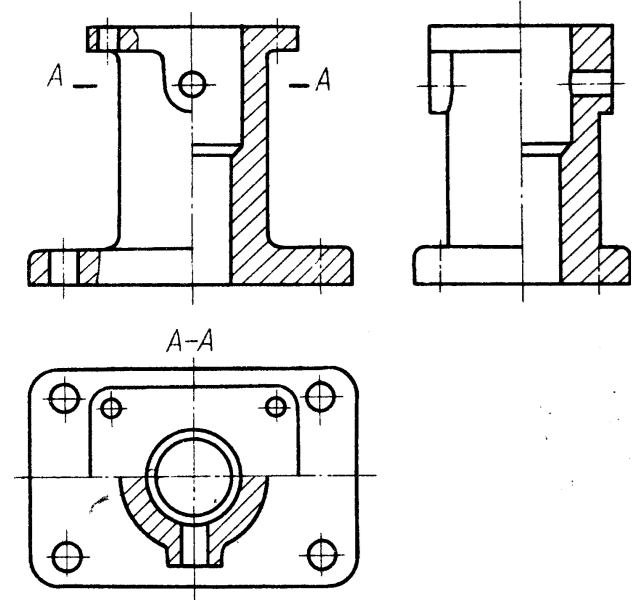

v 局部剖视图：

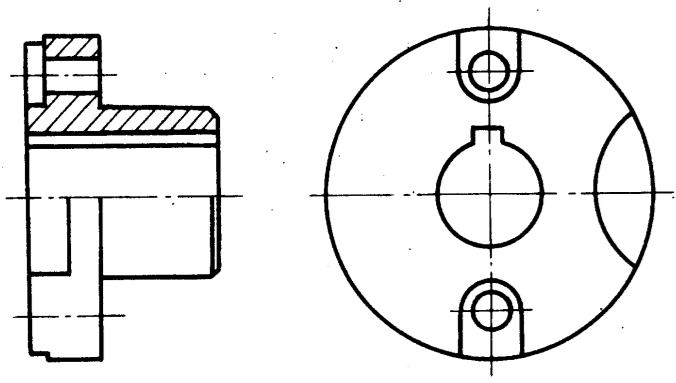

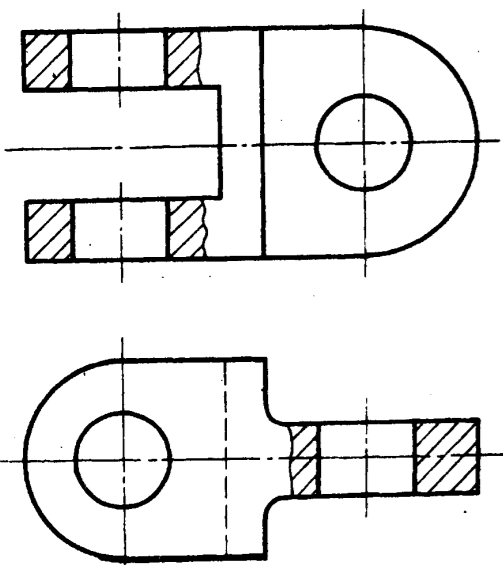

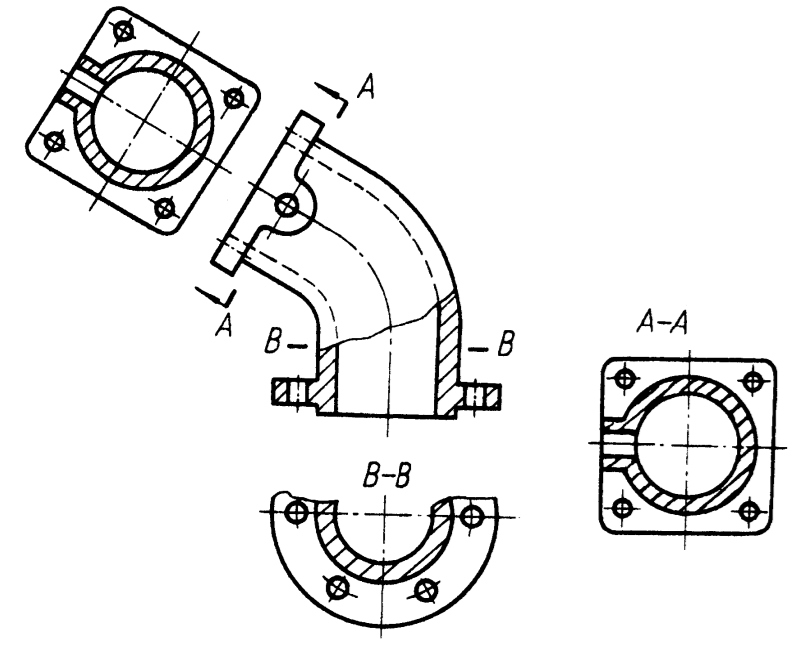

用剖切面局部地剖开机件，所得的剖视图称为局部剖视图

当不对称机件的内、外形状均需要在同一图上兼顾表达或对称机件不宜作半剖视（分界线是粗实线）时，可采用局部剖视图表达。当实心零件上有孔、凹坑和键槽等局部结构时，也常用局部剖视图表达。

局部剖视图中，剖视部分与未剖视部分之间应以波浪线为界。波浪线画法应注意以下几点：① 波浪线不能与图形中其它图线重合，也不要画在其它图线的延长线上。② 波浪线不能超出图形轮廓线。③ 波浪线不能穿空而过，如遇到孔、槽等结构时，波浪线必须断开。

当单一剖切平面的剖切位置明显时，局部剖视图可省略标注。但当剖切位置不明显或局部剖视图未按投影关系配置时，则必须加以标注。

剖切方法分为：1.用单一剖切面剖切；2. 用两相交的剖切平面剖切；3. 用几个相互平行的剖切平面剖切；4. 用组合的剖切平面剖切；5. 用不平行于任何基本投影面的剖切平面剖切。

v 用单一剖切面剖切

用一个剖切面(平面或柱面)剖开机件的方法称为单一剖切，一般用平行于基本投影面的单一剖切平面剖切。

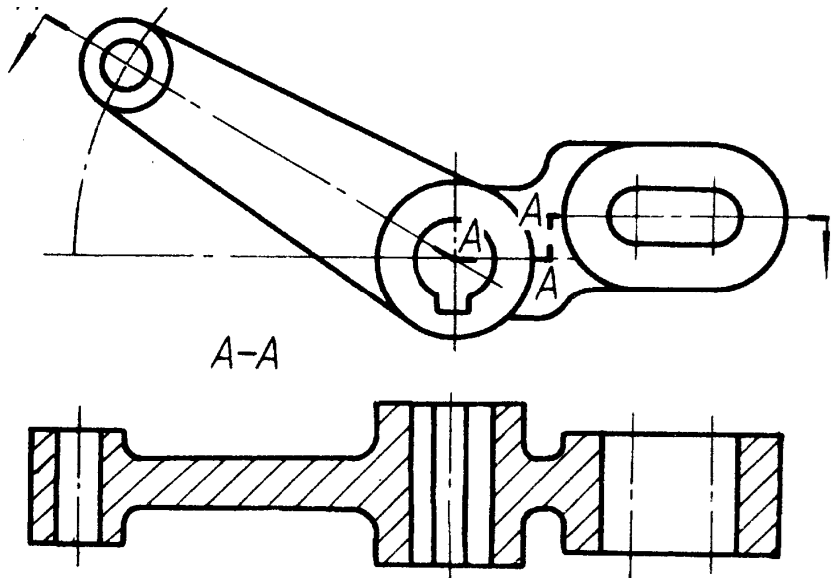

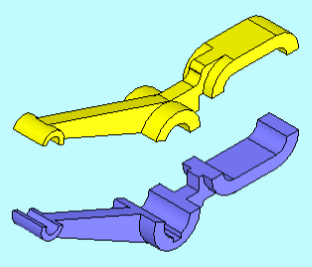

v 用两相交的剖切平面剖切

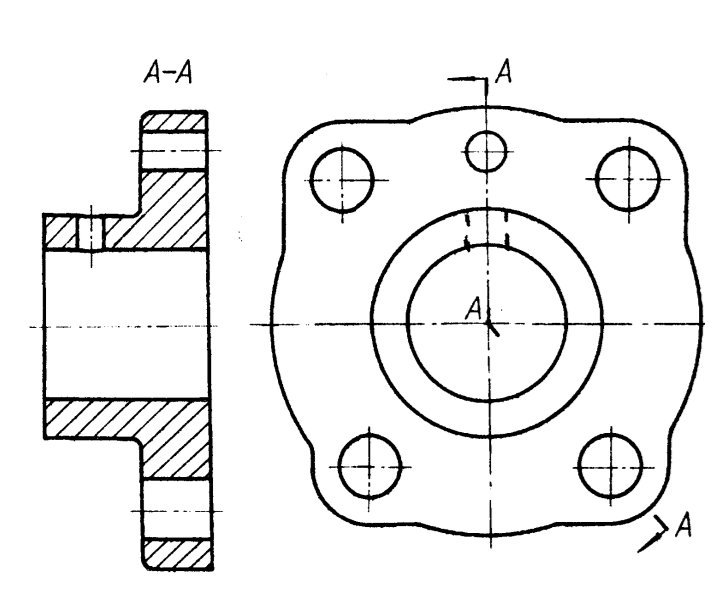

用两相交的剖切平面(交线垂直于某一基本投影面)剖开机件的方法称为旋转剖。

当机件内部结构形状用单一剖切平面剖切不能完全表达，而这个机件在整体上又有回转轴线时，则可用旋转剖表达。

采用旋转剖画剖视图应注意以下几点：

①两相交的剖切平面的交线应与机件上旋转轴线重合，并垂直于某一基本投影面。

②剖开的倾斜结构及其有关部分应旋转到与选定的投影面平行后再投影画出，以反映被剖切结构的真实形状，但在剖切平面后的部分结构一般仍按原来位置投影画出。

③当两相交剖切平面剖到机件上的结构会出现不完整要素时，则这部分结构按不剖处理。

采用旋转剖必须标注。其标注方法是在剖切平面的起、止和转折处用相同的大写拉丁字母及剖切符号表示剖切位置，并在起、止两端外侧画上与剖切符号垂直相连的箭头表示投影方向；在其相应的剖视图上方正中位置用相同的大写字母标注出“×—×”以表示剖视图的名称。但要注意的是标注中箭头所指方向是与剖切平面垂直的投影方向，而不是旋转方向。

v 用几个相互平行的剖切平面剖切

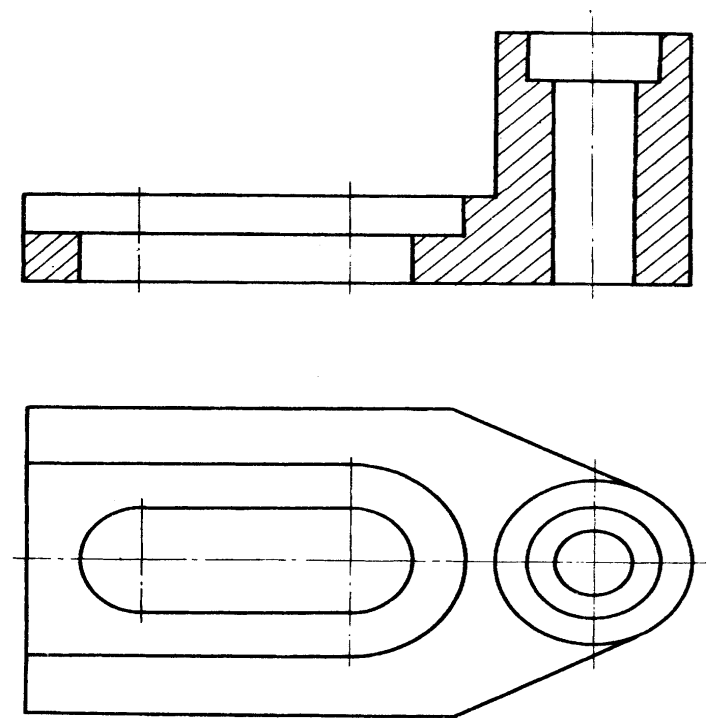

用几个相互平行的剖切平面剖开机件的方法称为阶梯剖。

采用阶梯剖的方法画剖视图，必须注意以下几点： ① 各剖切平面剖切后所得的剖视是一个图形，不应在剖视图中画出各剖切平面的界限，即不应在剖视图中画出转折处轮廓线。②剖切平面转折处的剖切符号不应与视图中的轮廓线重合。③要恰当地选择剖切位置，避免在剖视图上出现不完整的要素，仅当两个要素在图形上具有公共对称中心线或轴线时，可以用中心线或轴线为界，各画一半。

v 用组合的剖切平面剖切

当机件的内部结构形状较复杂，单用阶梯剖或旋转剖仍不能表达清楚时，可以用组合的剖切平面剖开机件，这种方法称为复合剖。采用这种剖切方法画剖视图时，可用展开画法。

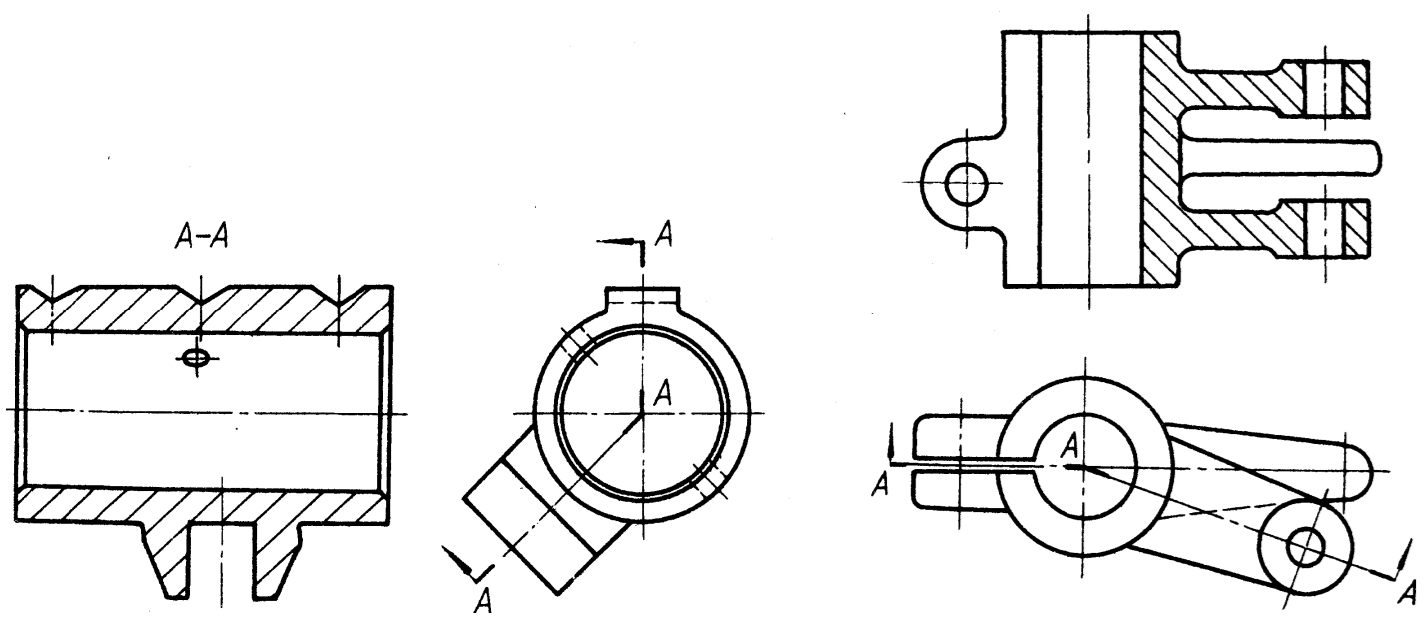

v 用不平行于任何基本投影面的剖切平面剖切

用斜剖方法画剖视图，应注意以下几点：

① 剖切平面应与倾斜的内部结构平行(或垂直)，但垂直于某基本投影面，剖开后向剖切平面的垂直方向投影，并将其翻转到与基本投影面重合后画出，以反映所剖内部结构的真形。

② 斜剖视图最好配置在箭头所指的前方，以保持直接的投影关系。
