键销连接

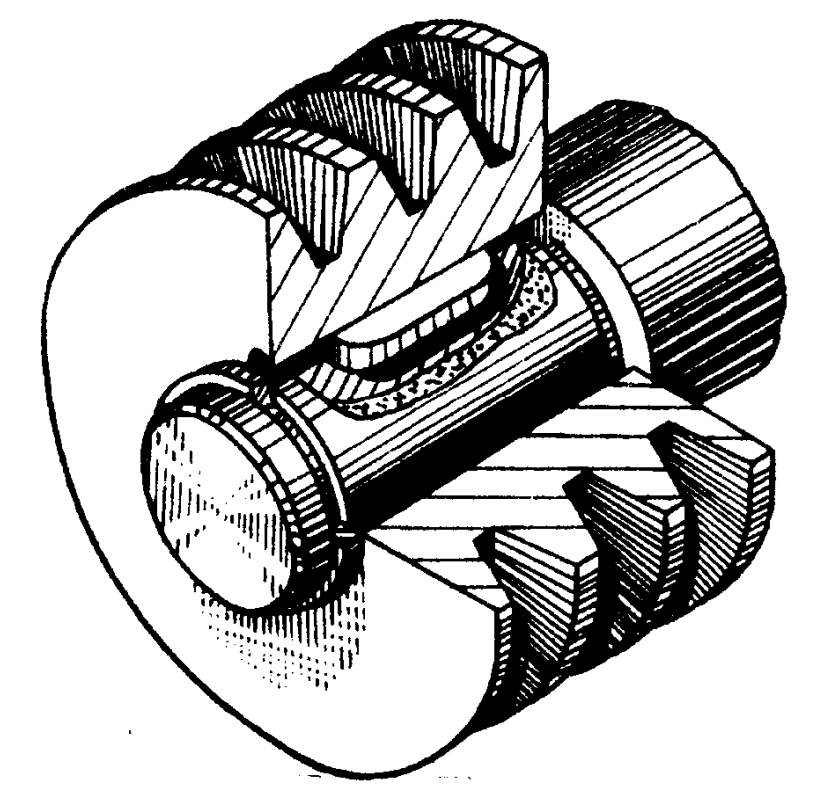

键主要用于轴和轴上零件(如齿轮、带轮)间的圆周向联接,以传递扭矩。如图6–19所示,在被联接的轴上和轮毂孔中制出键槽,先将键嵌入轴上的键槽内,再对准轮毂孔中的键槽(该键槽是穿通的),将它们装配在一起,便可达到联接目的。




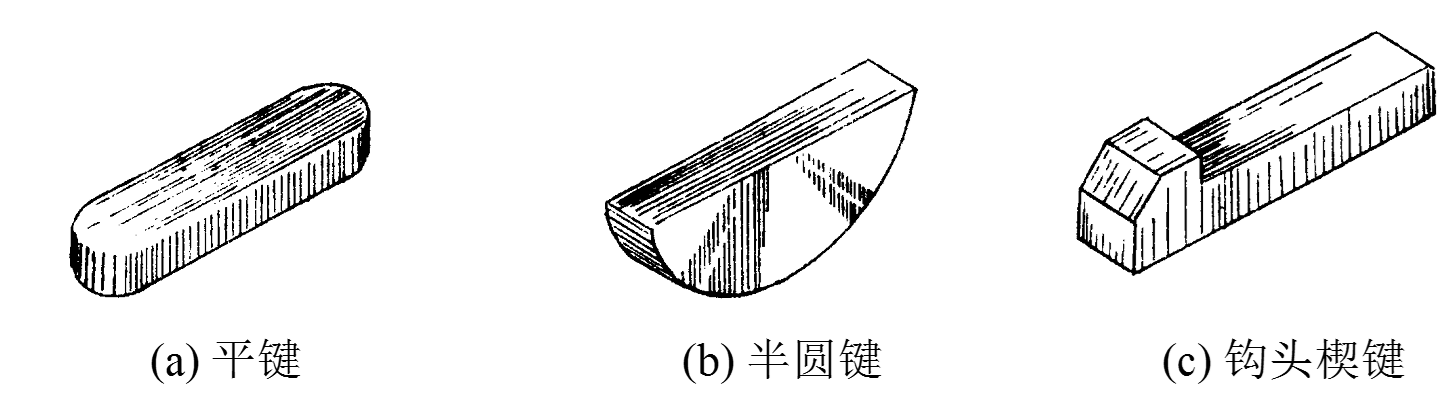

键是标准件。常用的键有普通平键、半圆键和钩头楔键等多种,如下图所示。普通平键又有A型(圆头)、B型(平头)和C型(单圆头)三种。




键槽的型式和尺寸,也随键的标准化而有相应的标准(见附录中附表16)。设计或测绘中,键槽的宽度、深度和键的宽度、高度等尺寸,可根据被联接的轴径在标准中查得。轴上的键槽长和键长,应根据轮毂宽,在键的长度标准系列中选用(键长不超过轮毂宽)。

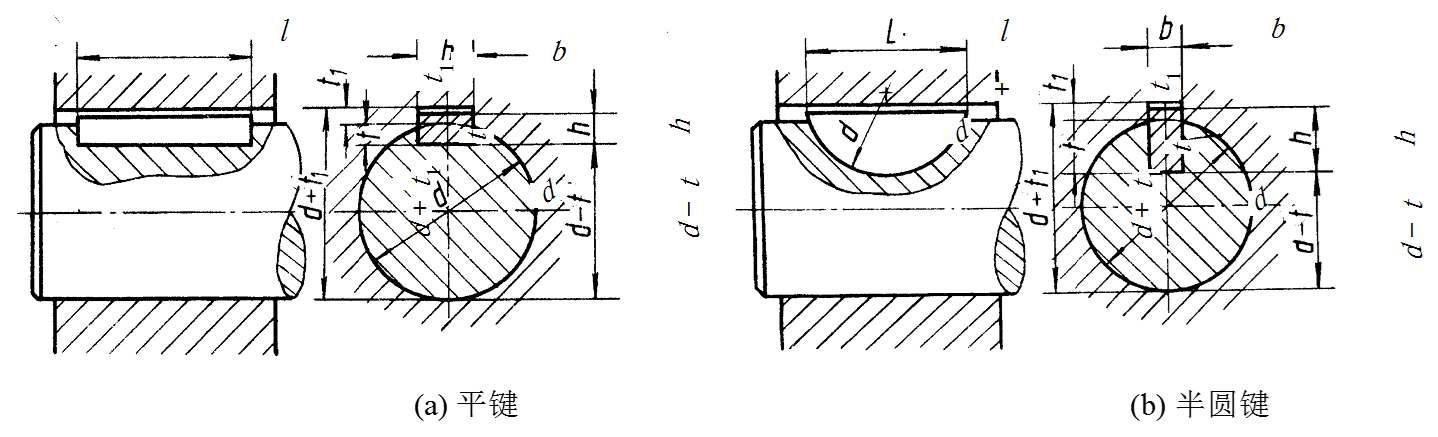

键联接的画法和尺寸标注,如下图所示。




普通平键和半圆键联接的作用原理相似,半圆键常用于载荷不大的传动轴上。键联接画法如图6–21所示,绘制时应注意以下几点:

① 联接时,普通平键和半圆键的两侧面是工作面,它与轴、轮毂的键槽两侧面相接触,分别只画一条线。

② 键的上、下底面为非工作面,上底面与轮毂槽顶面之间留有一定的间隙,画两条线。

③ 在反映键长方向的剖视图中,轴采用局部剖视,键按不剖处理。



常用的销有圆柱销、圆锥销和开口销等。圆柱销和圆锥销用作零件间的联接或定位;开口销用来防止联接螺母松动或固定其它零件。

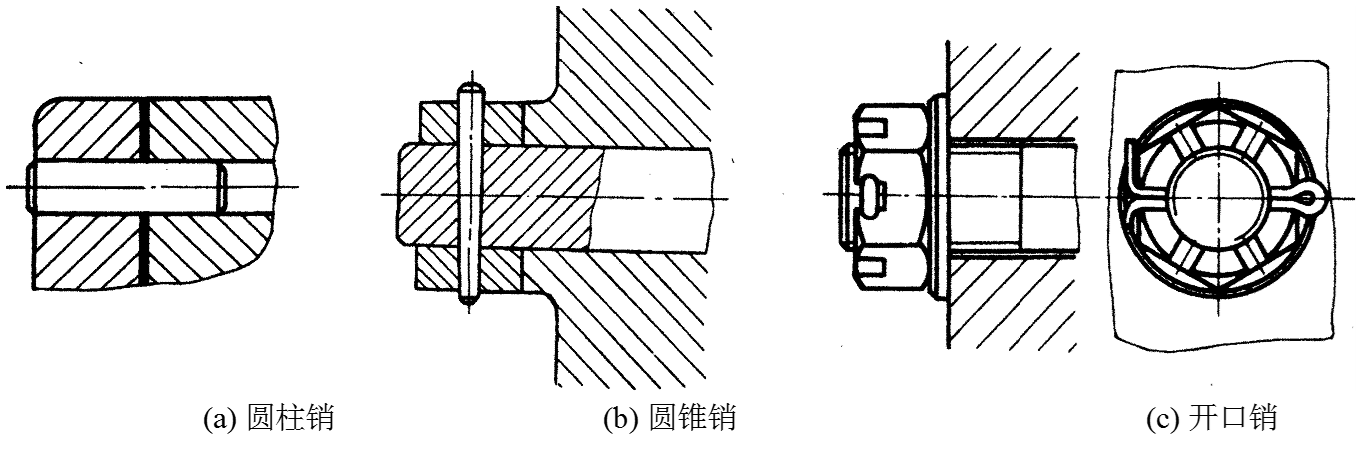

销为标准件,其规格、尺寸可从标准中查得。圆柱销和圆锥销的联接画法和带销孔螺杆和槽形螺母用开口销锁紧防松的联接图,如下图所示。

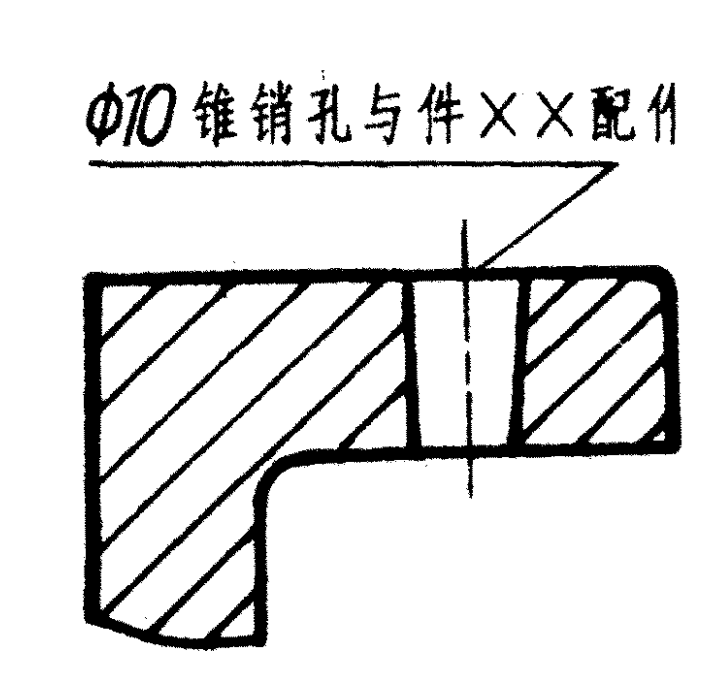

圆柱销或圆锥销的装配要求较高,销孔一般要在被联接零件装配时同时加工。这一要求需在相应的零件图上注明。锥销孔的公称直径指小端直径,标注时应采用旁注法,如下图所示。锥销孔加工时按公称直径先钻孔,再选用定值铰刀扩铰成锥孔。
