轴类零件图的尺寸





v 尺寸基准的确定

零件的尺寸基准是指零件在设计、加工、测量和装配时,用来确定尺寸起始点的一些面、线或点。

1) 设计基准和工艺基准

设计基准是指根据零件的结构和设计要求而选定的尺寸起始点;工艺基准是指根据零件在加工、测量、安装时的要求而选定的尺寸起始点。

2) 主要基准和辅助基准

任何一个零件都有长、宽、高三个方向(或轴向、径向两个方向)的尺寸,每个方向的尺寸至少有一个基准,这三个基准就是主要基准。必要时还可以增加一些基准,即辅助基准。

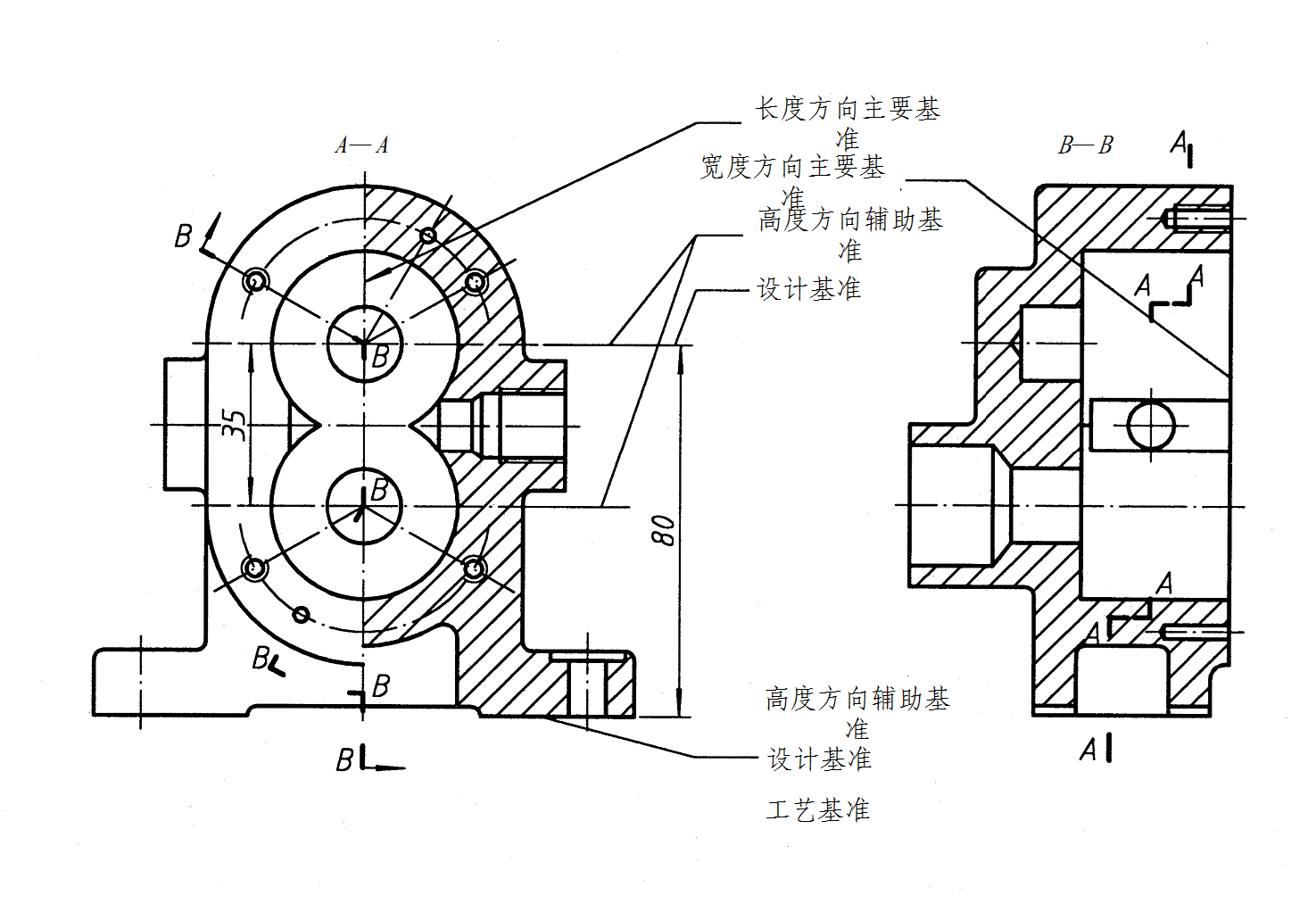

要注意的是:① 主要基准和辅助基准之间一定要有尺寸联系,如下图中的尺寸80、35;② 主要基准应尽量为设计基准同时也为工艺基准,辅助基准可为设计基准或工艺基准,如下图所示。

v 标注定位、定形尺寸

从基准出发,标注定位、定性尺寸有以下几种形式。

1) 链状式

零件同一方向的几个尺寸依次首尾相连,称为链状式。链状式可保证各端尺寸的精度要求,但由于基准依次推移,使各端尺寸的位置误差受到影响。如下图所示

2) 坐标式

零件同一方向的几个尺寸由同一基准出发,称为坐标式。坐标式能保证所注尺寸误差的精度要求,各段尺寸精度互不影响,不产生位置误差积累。如下图所示,B、C两段尺寸分别为(b–a)±0.2、(c–b)±0.2。

3) 综合式

零件同方向尺寸标注既有链状式又有坐标式标注的,称为综合式,如图7–12所示。此种形式既能保证零件一些部位的尺寸精度,又能减少各部位的尺寸位置误差积累,在尺寸标注中应用最广泛。



v 满足设计要求

(1) 主要尺寸(所谓主要尺寸是指零件的性能尺寸和影响零件在机器中工作精度、装配精度等的尺寸)应从基准出发直接注出,以保证加工时达到设计要求,避免尺寸之间的换算。如下图所示。

(2) 避免注成封闭的尺寸链。如上图所示,如注出尺寸(e±0.1),轴上各段尺寸精度可以保证,而尺寸链中任一环的尺寸位置误差,都等于其它各环尺寸误差之和,欲同时满足各组成环的尺寸精度是绝对办不到的。因此在标注时应取不重要的轴段空出不标注(该环称为开口环),以保证其它重要尺寸的精度。因此,上图中注出零件总长c±0.1,而e±0.1是不应标注的。

v 满足工艺要求

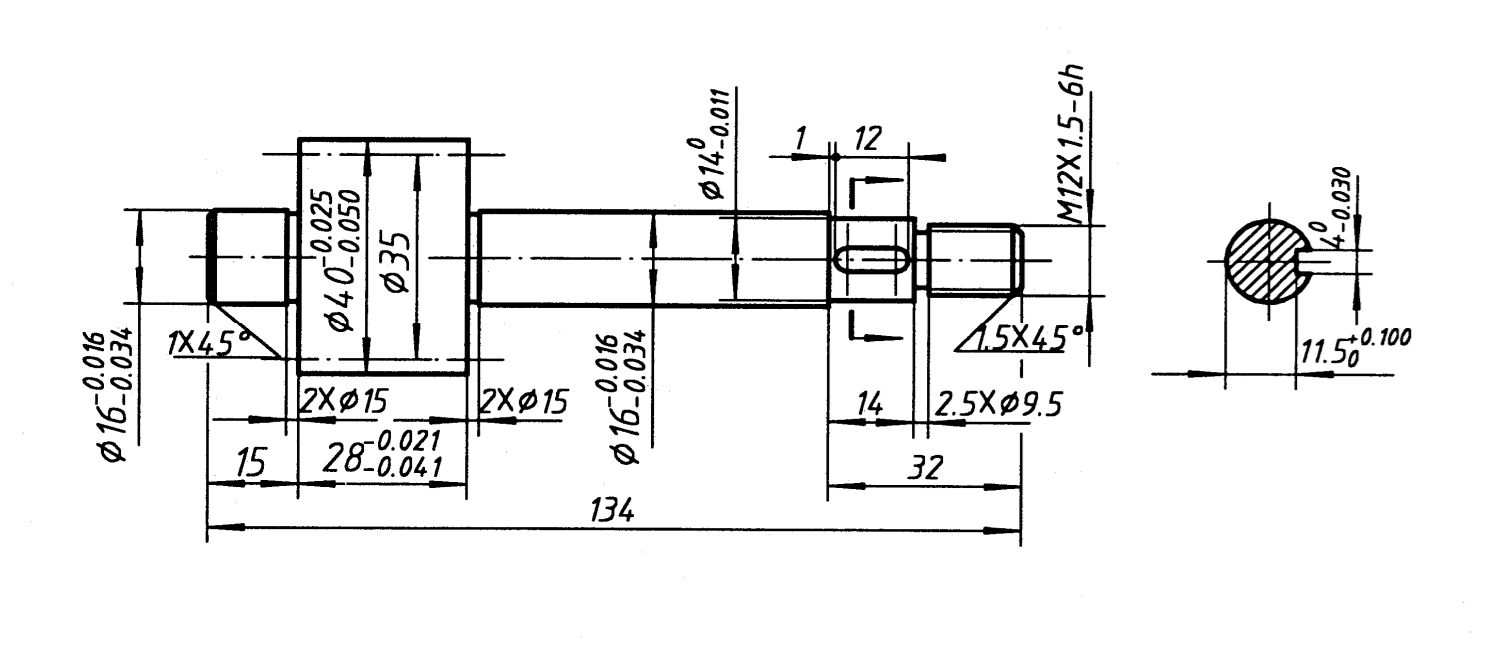

(1) 按加工顺序标注尺寸,既便于看图,又便于加工测量,从而保证工艺要求,如表所示齿轮轴的加工顺序及尺寸标注。齿轮轴的尺寸标注如下图所示。









(2) 考虑加工方法,用不同工种加工的尺寸应尽量分开标注,这样配置的尺寸清晰,便于加工时看图。如下图中的铣工和车工尺寸分布。

(3) 考虑测量的方便与可能,如下图所示,图(a)中标注的尺寸不便于测量,标注不正确,应改用图(b)的标注方式。
