v 仪器绘图的方法和步骤

绘图前的准备工作。绘图前应准备好绘图用的工具和仪器。 根据图形的复杂程度，确定绘图比例和图纸幅面大小。

画底图。首先画图框线和标题栏，然后布图。

加深图线。在加深图线前，应检查和校核图形是否有画错的或漏画的图线，一经发现应及时改正。

标注尺寸。首先用HB（或B）铅笔将尺寸界线、尺寸线、箭头全部画好，然后再统一注写尺寸数字。

填写标题栏。

加粗图框线，修饰图面。

v 徒手绘图的方法

徒手图也称草图，是用目测来估计物体的形状和大小，不借助绘图工具，徒手绘制的图样。

绘制草图时应做到图形准确、线型分明、比例匀称，并应尽可能使图线光滑、整齐。

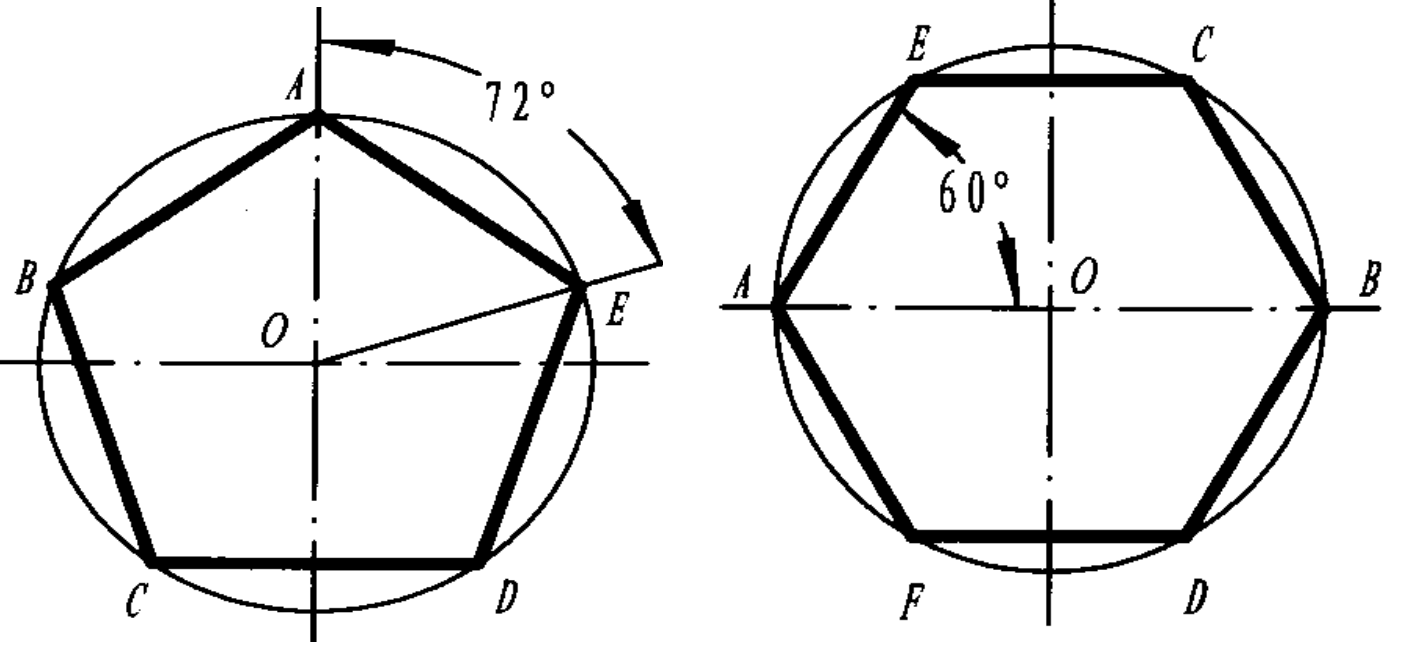

作正多边形通常都是用等分圆周的方法绘制。绘制过程为：确定多边形的中心，以中心到多边形的角点的距离为半径绘圆，等分圆周，连接各等分点即可完成多边形的绘制。对于三边、六边等特殊的角度，应尽量利用三角板量取角度。

v 斜度

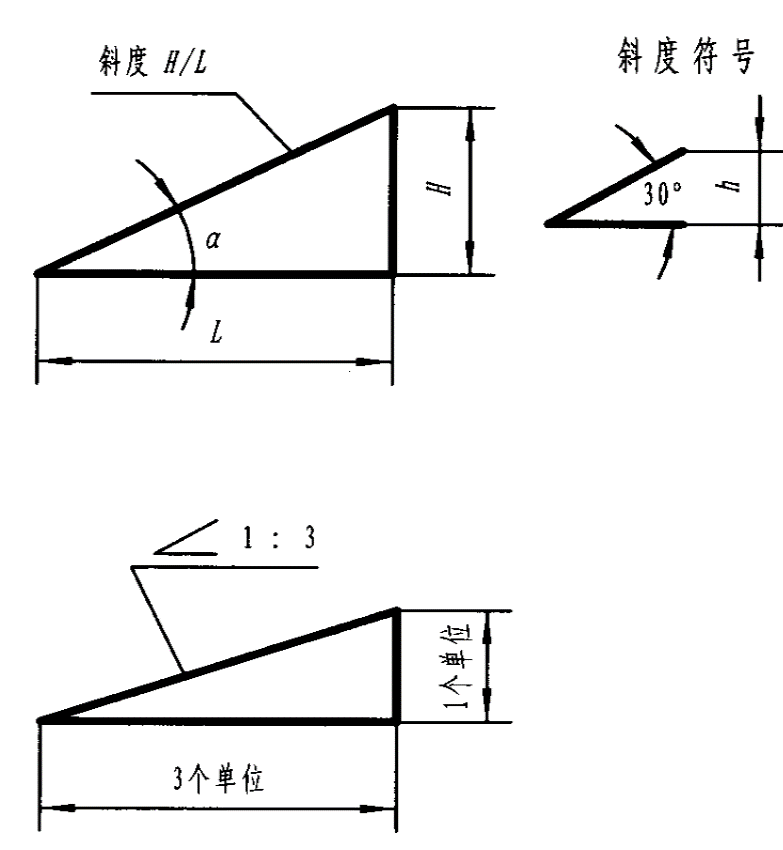

斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。其大小以它们夹角的正切来表示，并将此值化为1﹕n的形式标注斜度时，需在1﹕n前加注斜度符号“∠”，且符号方向与斜度方向一致。斜度符号的高度等于字高h。斜度的定义、画法及其标注方法如图所示。

v 锥度

锥度是指正圆锥体的底圆直径与其高度之比（对于圆锥台，则为底圆直径与顶圆直径的差与圆锥台的高度之比），并将此值化成1﹕n的形式。标注时，需在1﹕n前加注锥度符号“▷”，且符号的方向应与锥度方向一致。锥度符号的高度等于字高h。锥度的定义、画法及其标注方法如图所示。

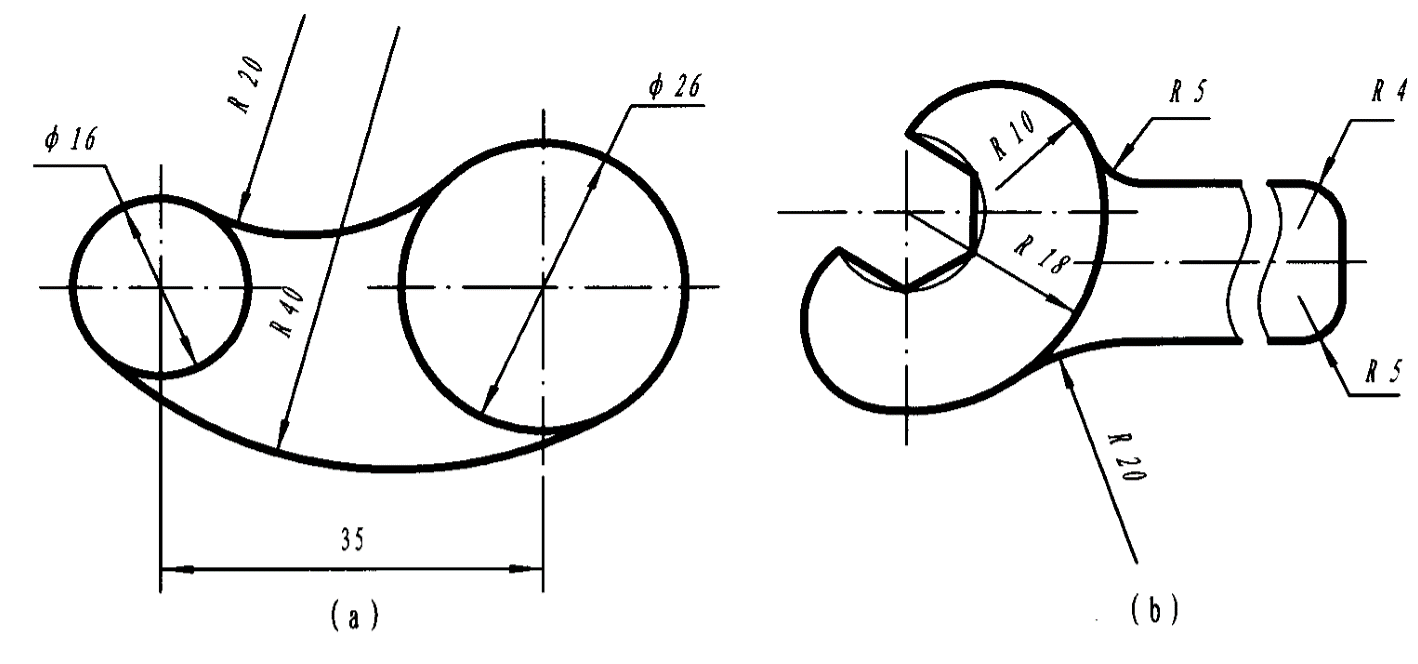

在绘制机械图样时，经常需要用一个已知半径的圆弧来光滑连接（即相切）两个已知线段（直线段或曲线段），称为圆弧连接。此圆弧称为连接弧，两个切点称为连接点。为了保证光滑的连接，必须正确地作出连接弧的圆心和两个连接点，且两个被连接的线段都要正确地画到连接点为止。如图所示。

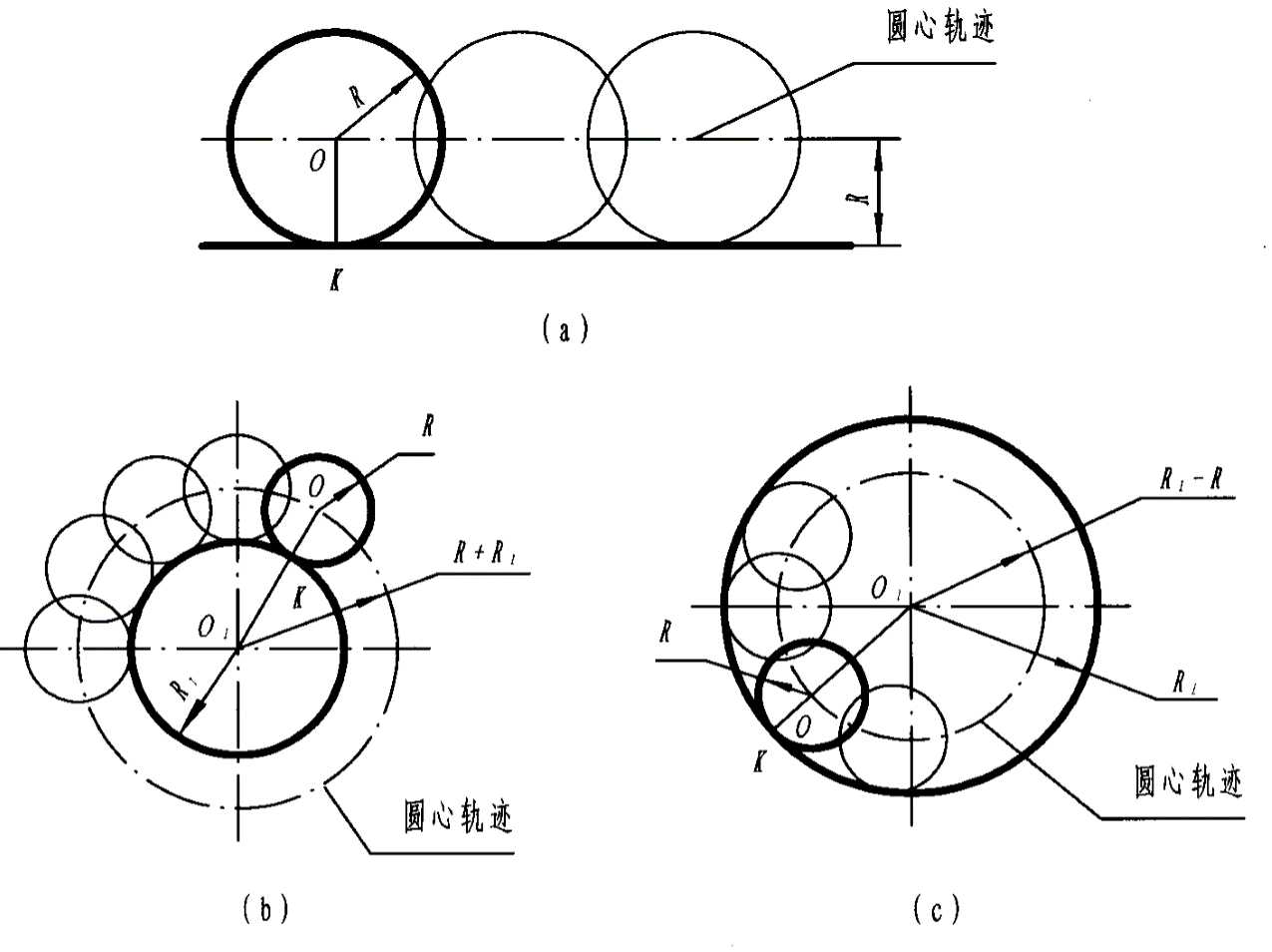

画连接弧时，需要用到平面几何中以下两条原理：

v 与已知直线相切且半径为R的圆弧，其圆心轨迹为与已知直线平行且距离为R的两直线，连接点为圆心向已知直线所作垂线的垂足。

v 与已知圆弧相切的圆弧，其圆心轨迹为已知圆弧的同心圆，其半径为：外切时，连接圆弧与已知圆弧的半径之和；内切时，连接圆弧与已知圆弧的半径之差。连接点为：外切时，连心线与已知圆弧的交点；内切时，连心线的延长线与已知圆弧的交点。

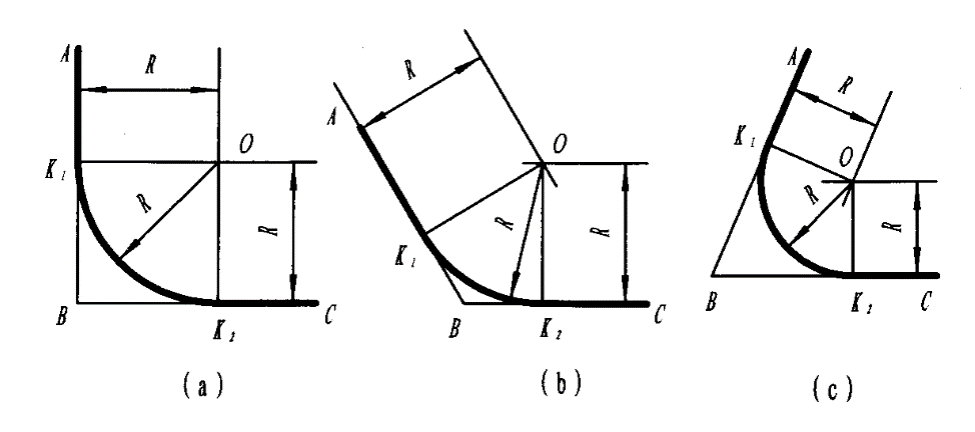

用半径为R的圆弧连接两直线AB和BC，如图所示

v 求圆心：分别作与已知直线AB、BC相距为R的平行线，其交点为Ｏ，即为连接弧（半径R）的圆心；

v 求切点：自点O分别向直线AB及BC作垂线，得垂足K1和K2，即为切点；

v 画连接弧：以O为圆心，R为半径，自点K1至K2画圆弧，即完成作图。

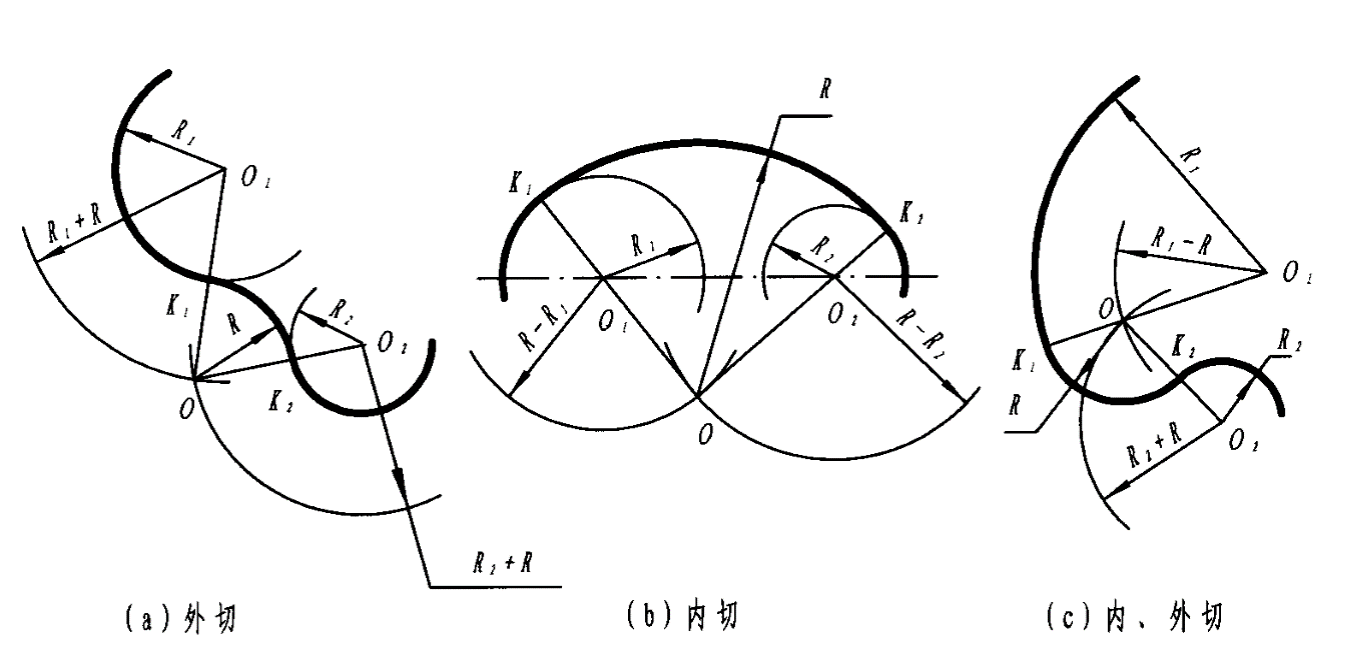

用半径为R的圆弧连接两已知圆弧（R1、R2），如图所示

v 求圆心：分别以O1、O2为圆心，R1＋R和R2＋R（外切时，如图（a）所示）、或R－R1和R－R2（内切时，如图（b）所示）、或R1－R和R2＋R（内、外切，如图（c）所示）为半径画弧，得交点O，即为连接弧（半径R）的圆心；

v 求切点：作两圆心连线O1O、O2O或O1O、O2O的延长线，与两已知圆弧（半径R1、R2）相交于点K1、K2，则K1、K2即为切点；

v 画连接弧：以O为圆心，R为半径，自点K1至K2画圆弧，即完成作图。
