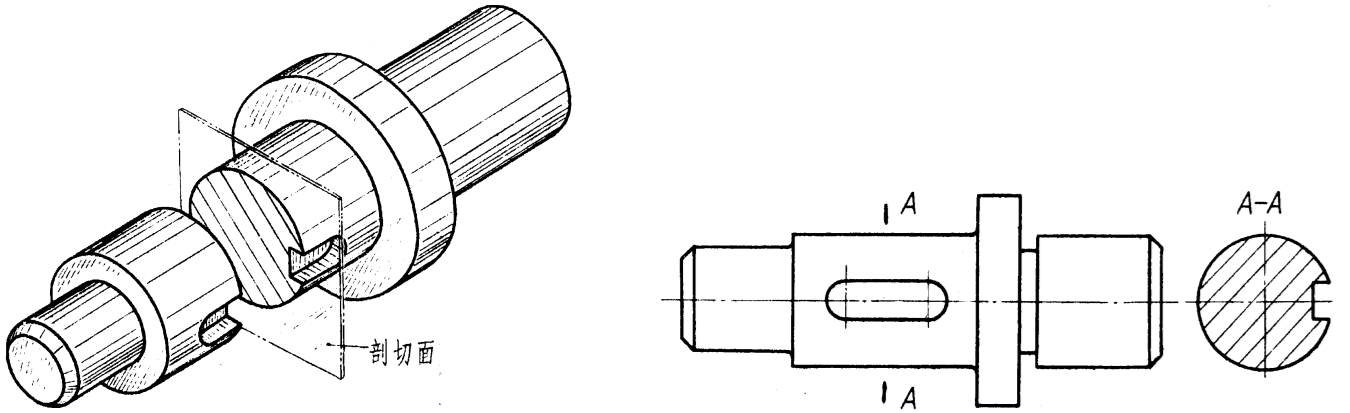

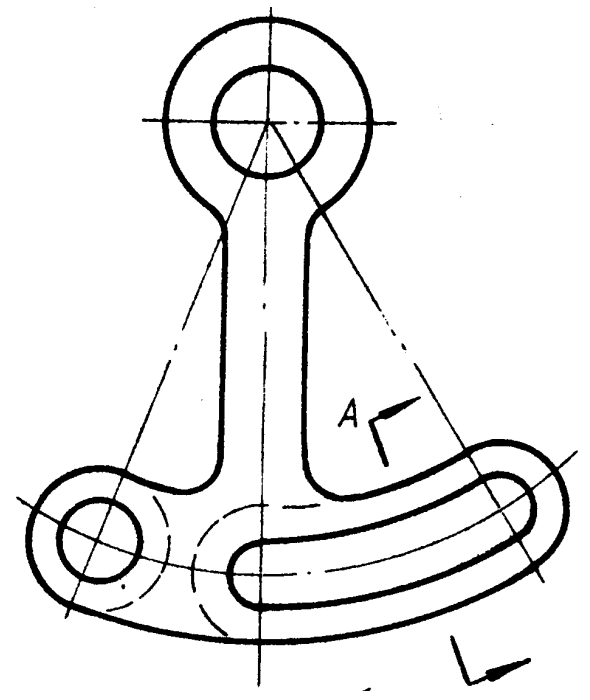

假想用剖切平面将机件的某处切断，仅画出断面的图形，称为断面图(简称断面)，如图所示。

断面图有重合断面和移出断面之分。

断面图形配置在剖切平面迹线处，并与视图重合，称为重合断面，如下左图所示。重合断面的轮廓线用细实线绘制，当视图中的轮廓线与重合断面的图形重叠时，视图中原有的轮廓线仍需完整，连续地画出，不可间断，如下右图所示。

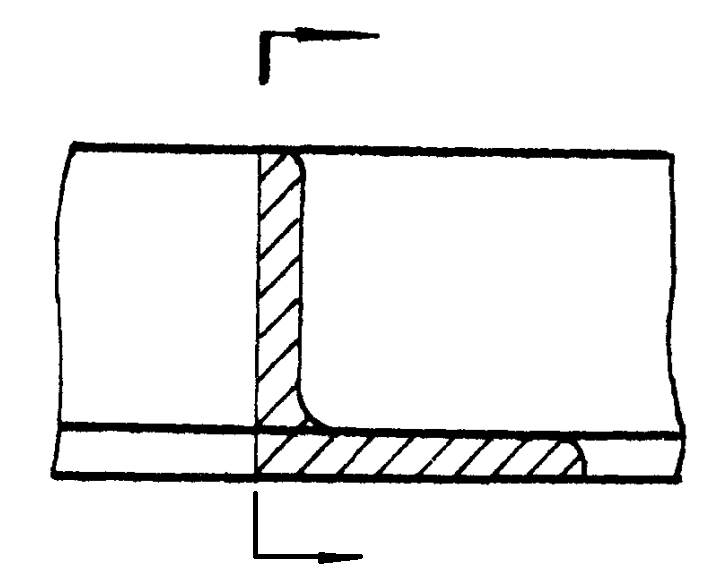

配置在剖切符号上的不对称重合断面，应用箭头表示投影方向，如下左图所示。

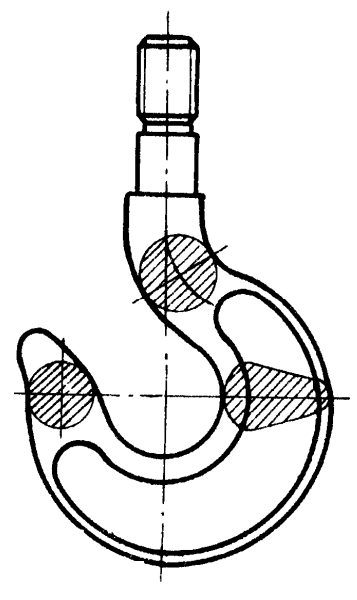

对称的重合断面不必标注剖切符号，如下右图所示。

画在视图轮廓线外面的断面图形，称为移出断面。移出断面的轮廓线规定用粗实线绘制，并尽量配置在剖切符号或剖切平面迹线的延长线上，如图（b）、（c）所示，也可画在其它适当位置，如图（a）、（d）所示。

移出断面一般用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母，在断面图的上方用同样的字母标出相应的名称“×－×”，如图（a）、（d）中的“A—A”、“B－B”所示。

作断面图应注意以下几点：

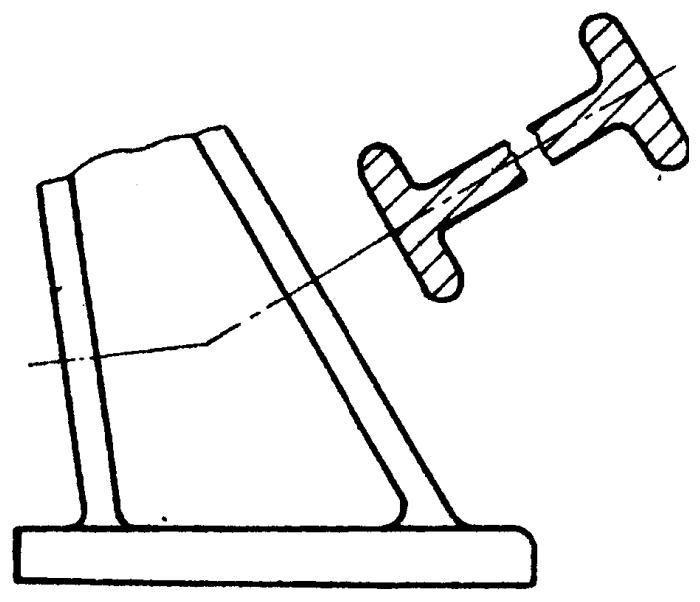

(1) 由两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开，如下左图所示。

(2) 当剖切平面通过由回转面形成的孔或凹坑的轴线时，断面图形应画成封闭的图形，如上图中A－A、B－B所示。

(3) 当剖切平面通过非圆孔，将导致断面图出现完全分离的两个断面时，则这些结构应按剖视图绘制，如上图（c）和下右图所示的画法。
