平面图形的绘制



画平面图形前,首先要对平面图形进行尺寸分析和线段性质分析,然后才能正确画出 平面图形和进行平面图形的尺寸标注。




v 定形尺寸:确定平面图形中线段的长度、圆弧的半径、圆的直径以及角度的大小等尺寸,称为定形尺寸。如图中的φ3、φ10、R6、R40等尺寸。

v 定位尺寸:用于确定圆心、线段等在平面图形中所处位置的尺寸,称为定位尺寸,如图中的5、45、φ15等尺寸。



v 已知线段:根据作图基准线位置和已知尺寸就能直接作出的线段。如图中的φ3圆及R7.5、R5等弧线。

v 中间线段(圆弧):已知定形尺寸,少一个定位尺寸的线段(圆弧)。如图中的R40圆弧。

v 连接线段(圆弧):只知定形尺寸的线段(圆弧)。如图中的R6圆弧。



平面图形的画图,关键在于根据图形及所标注的尺寸进行尺寸分析及线段性质分析,确定尺寸基准。以手柄平面图形为例,画图步骤如图所示。




v 画出基准线,并根据定位尺寸画出作图定位线,如图(a)所示。

v 画出已知直线,如图(b)所示。

v 画出中间线段,如图(c)所示。

v 画出连接线段,如图(d)所示。

v 加深图线,标注尺寸,如图(e)所示。



平面图形画完后,需按照正确、完整、清晰的要求来标注尺寸,即标注的尺寸要符合国家标准规定:尺寸不重复也不遗漏;尺寸要排列有序;数字要注写正确、清楚。

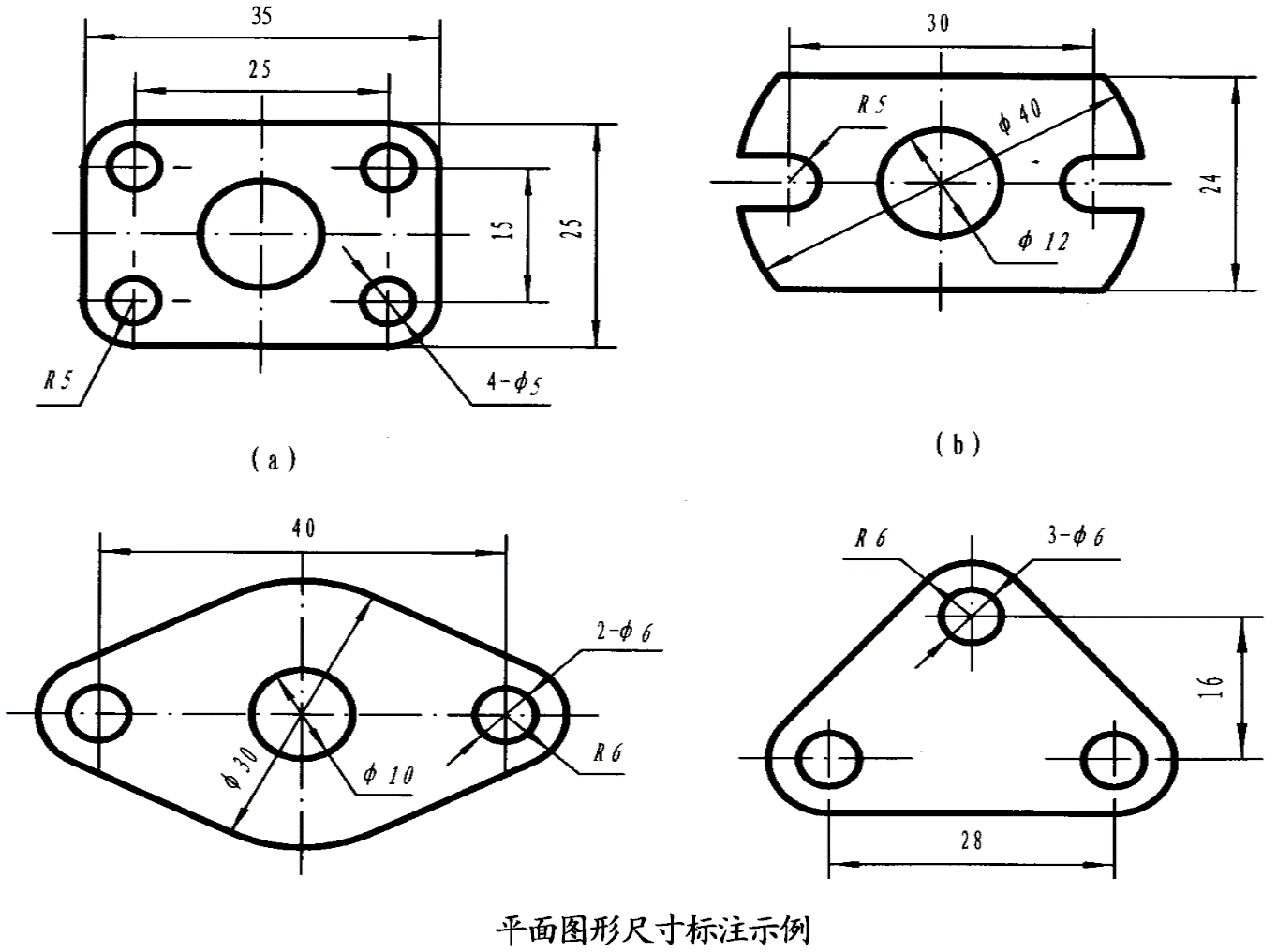

下图为几种平面图形的尺寸标注示例。
