齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转轴的转速和转向的作用。依据两啮合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为下列三种形式：

v 圆柱齿轮传动——用于两平行轴之间的传动，齿轮传动的另一种形式为齿轮齿条传动，可用于转动和移动之间的运动转换。

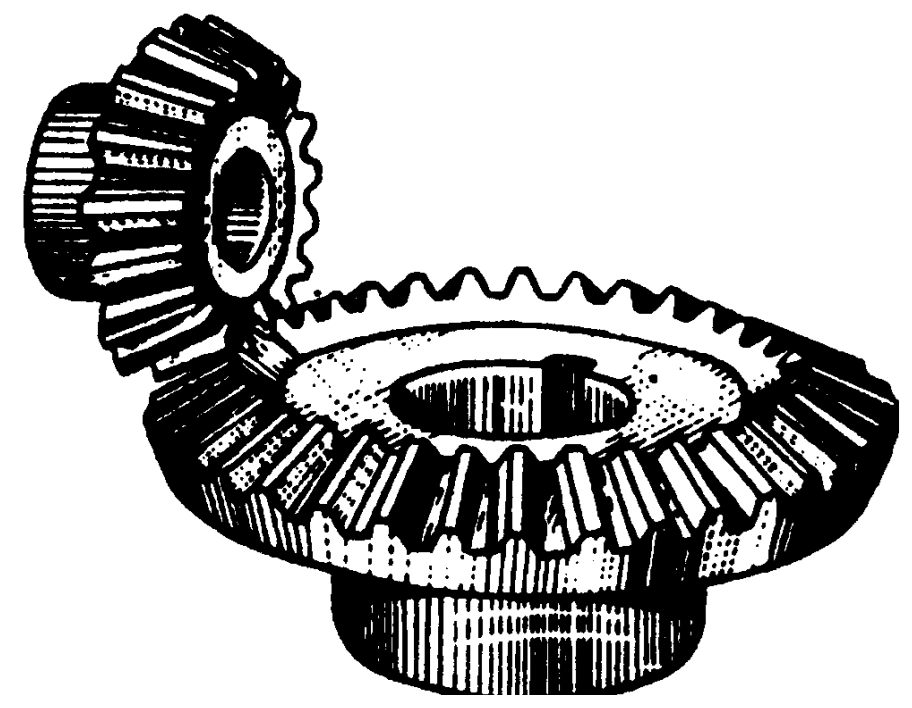

v 圆锥齿轮传动——用于两相交轴之间的传动

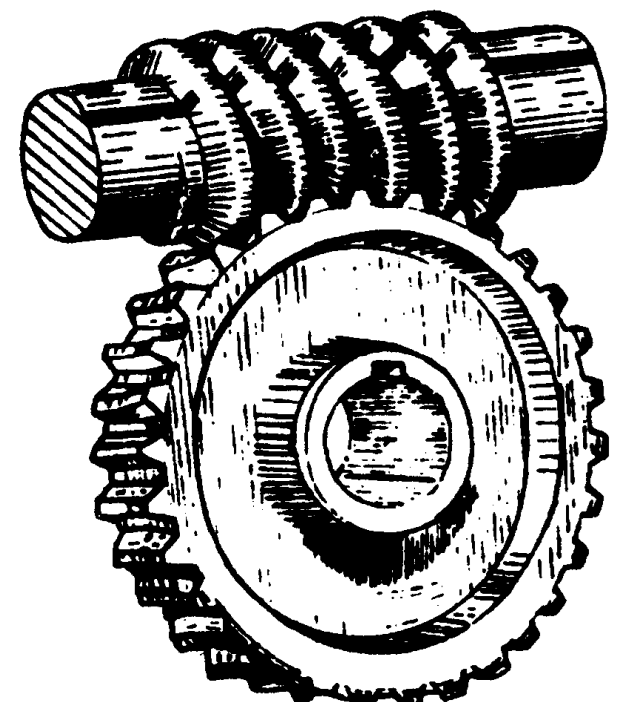

v 蜗杆蜗轮传动——用于两交叉轴之间的传动

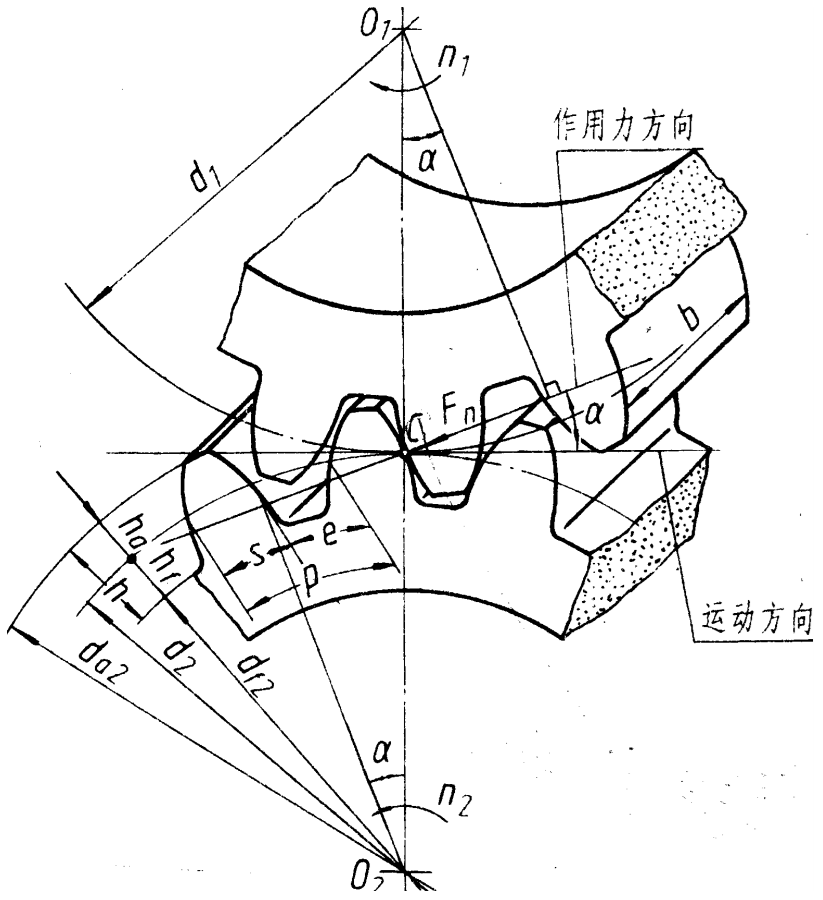

v 齿顶圆（直径da）。

v 齿根圆（直径df）。

v 分度圆（直径d）。

v 节圆（直径d′）。

v 齿高h。

v 齿距p。

v 齿数z。

v 模数m。

v 压力角、齿形角。

v 中心距。

齿轮轮齿各部分的尺寸都是根据模数来确定的。标准直齿圆柱齿轮各基本尺寸计算关系见下表。

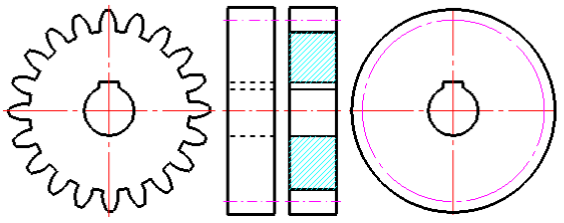

v 单个齿轮的画法

齿轮的轮齿部分，按GB 4459.2—84规定绘制。

① 齿顶圆和齿顶线用粗实线绘制；

② 分度圆和分度线用细点划线绘制（分度线应超出轮齿两端面2～3 mm）；

③ 齿根圆和齿根线用细实线绘制，也可省略不画；在剖视图中，齿根线用粗实线绘制，这时不可省略；

④ 在剖视图中，当剖切平面通过齿轮轴线时，轮齿一律按不剖处理。

齿轮除轮齿部分外，其余轮体结构均应按真实投影绘制。轮体的结构和尺寸，由设计要求确定。

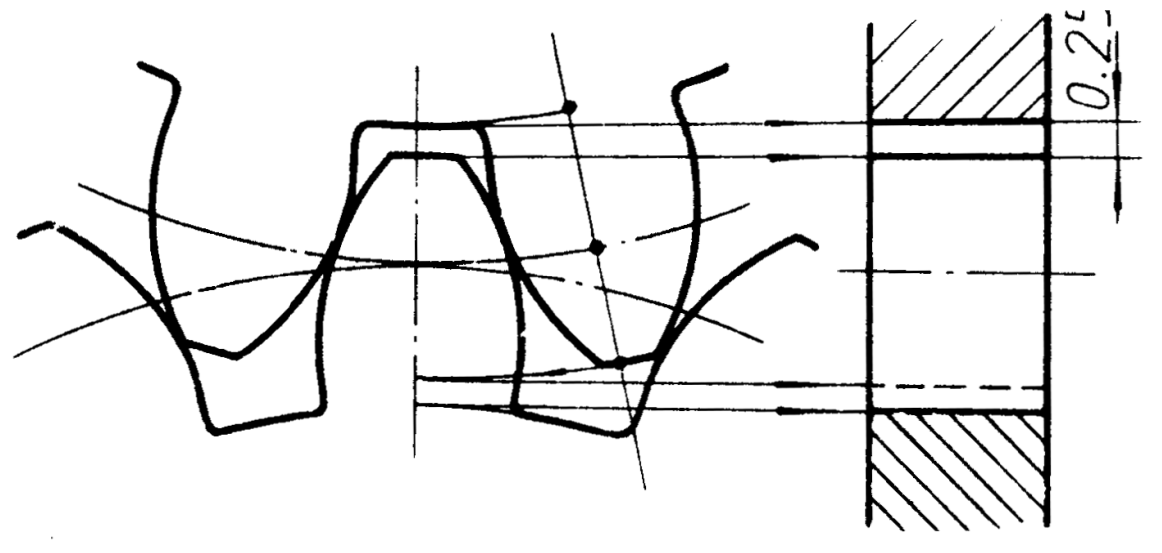

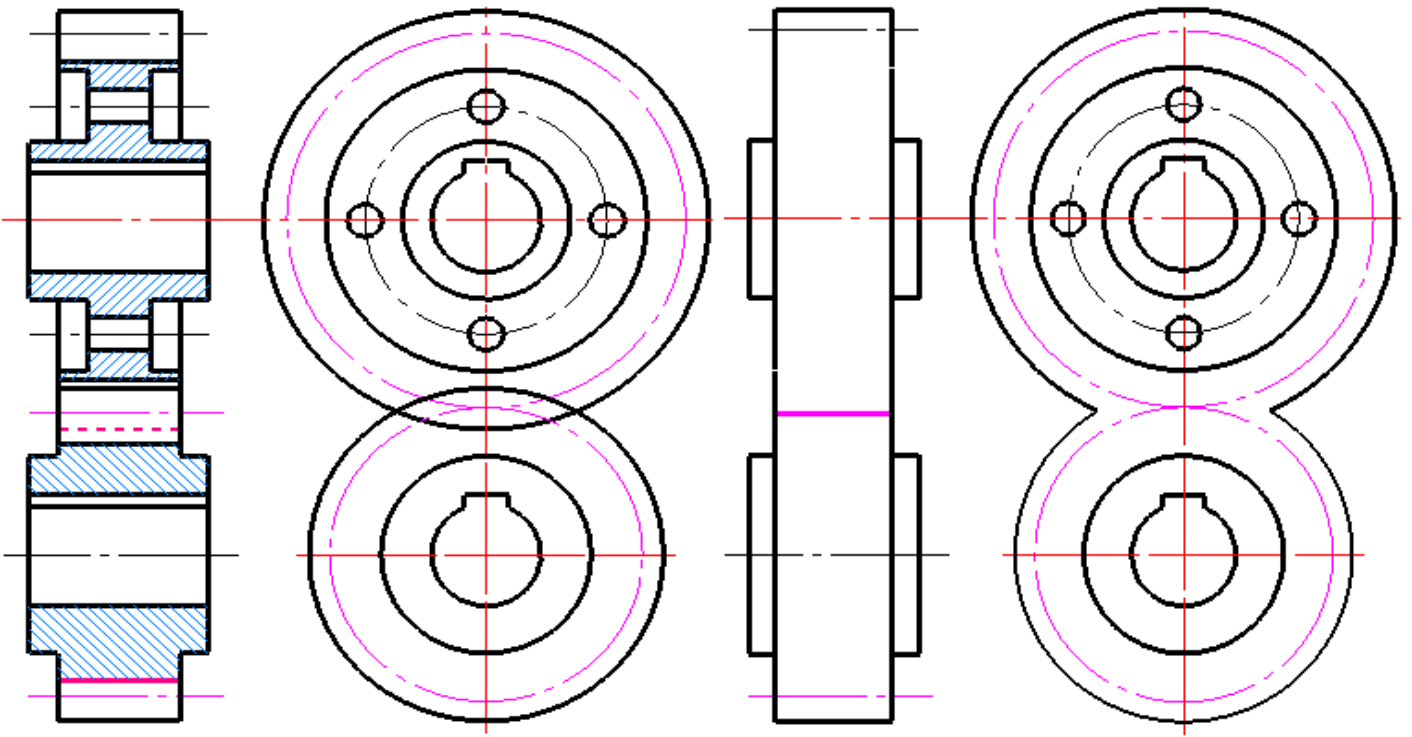

v 两齿轮啮合的画法

两齿轮啮合时，除啮合区外，其余部分均按单个齿轮绘制，如下图所示。啮合区按规定绘制，如下图所示。

① 在垂直于齿轮轴线的投影面的视图(反映为圆的视图)中，两节圆应相切，齿顶圆均按粗实线绘制；在啮合区的齿顶圆也可省略不画。齿根圆全部不画。

② 在平行于齿轮轴线的投影面的视图(非圆视图)中，当采用剖视且剖切平面通过两齿轮的轴线时，在啮合区将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，虚线也可省略。

根据齿轮实物，通过测量、计算确定其主要参数和各基本尺寸，并测量其余各部分尺寸，然后绘制齿轮零件图的过程，称为齿轮测绘。齿轮测绘除轮齿部分外，其余部分与一般轮盘类零件的测绘方法相同，而轮齿部分主要在于确定齿数z和模数m这两个基本参数。直齿圆柱齿轮测绘的一般步骤如下：

v 确定齿数z

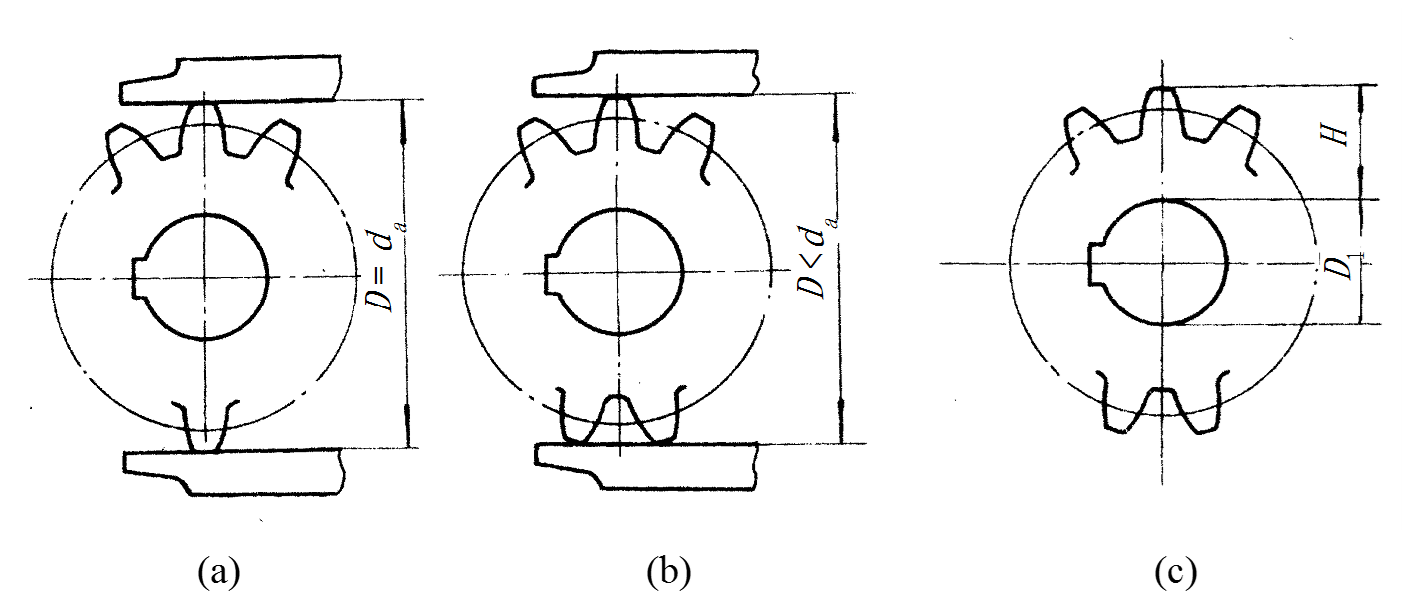

v 测量齿顶圆直径da

v 确定模数m

v 计算各基本尺寸

v 校对中心距a

v 测量齿轮其它各部分尺寸

v 绘制直齿圆柱齿轮零件图
