测绘轴类零件并绘图





v 了解和分析被测绘零件

首先应了解被测绘零件的名称、材料、它在机器(或部件)中的位置、作用及与相邻零件的关系,然后对零件的内、外结构形状进行分析。

v 确定零件的表达方案

选择主视图:主视图按工作位置安放,考虑形状特征,其投影方向选为与轴线垂直方向,这样可使主视图反映的外形和各部分相对位置比较清楚。

v 画零件草图

零件草图的内容和零件图相同,可以徒手完成,要求视图和尺寸完整、图线清晰、字体工整,并注写必要的技术要求。

(1) 根据零件的总体尺寸和大致比例确定图幅,画边框线和标题栏,布置图形定出各视图的位置,画主要轴线、中心线。

(2) 以目测比例徒手画出图形。

(3) 检查并擦除多余线,描深,画剖面线,确定尺寸基准并根据尺寸基准画出尺寸线和箭头。

(4) 测量尺寸,填写尺寸数值和必要的技术要求和标题栏,完成零件草图全部工作。

v 根据零件草图完成正规的零件图。

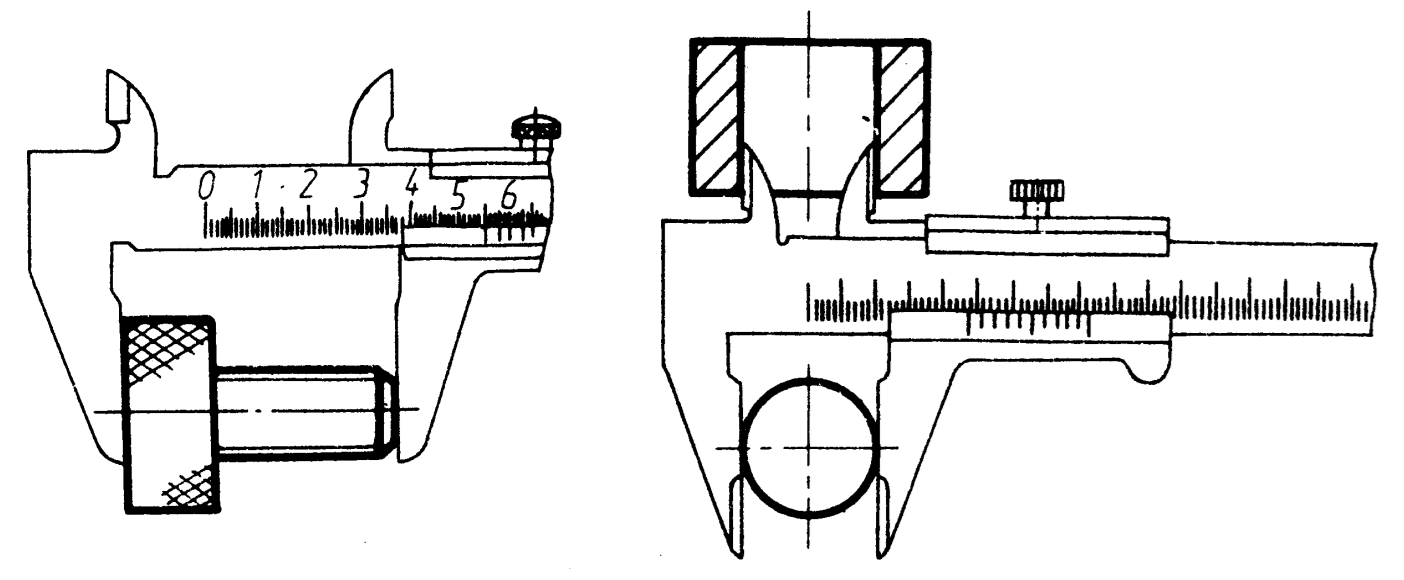

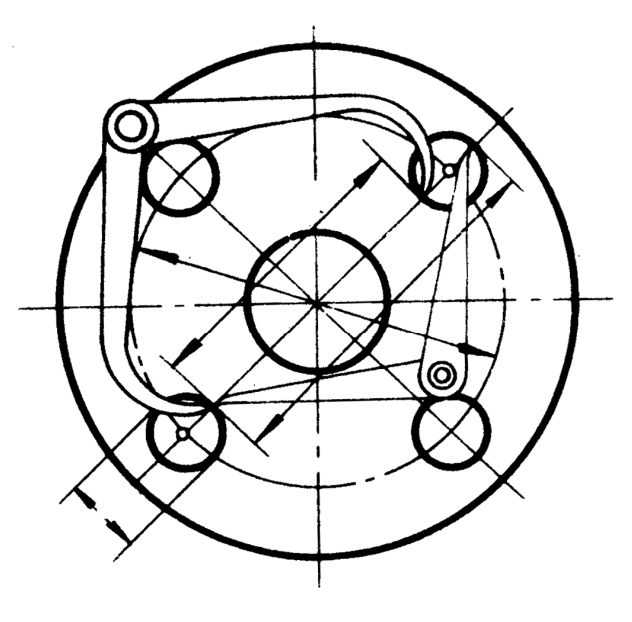

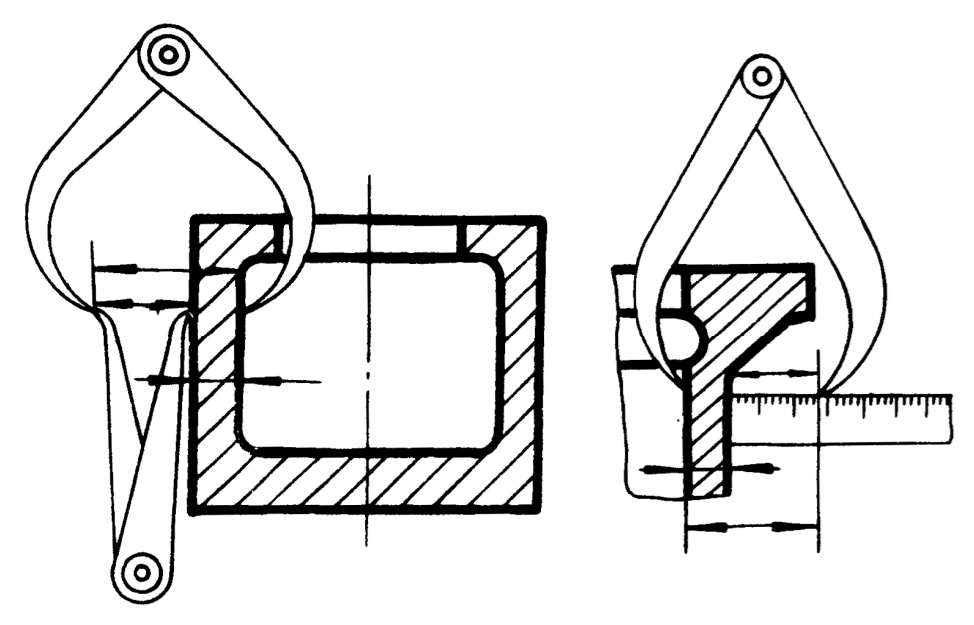

测量零件的常用量具有直尺,内、外卡钳,游标卡尺,千分尺,螺纹规等。用游标卡尺,内、外卡钳测量零件不同尺寸的方法分别如下图所示。
