弹簧是机械中常用的零件，具有功、能转换特性，可用于减震、测力、压紧与复位、调节等多种场合。

弹簧种类很多，常见的有圆柱螺旋弹簧、板弹簧、平面涡卷弹簧等。其中圆柱螺旋弹簧更为常见，按所受载荷特性不同，这种弹簧又可分为压缩弹簧（Y型）、拉伸弹簧（L型）和扭转弹簧（N型）三种。本节主要介绍普通圆柱螺旋压缩弹簧的有关名称和规定画法。

圆柱螺旋压缩弹簧各部分的名称及尺寸计算如下图：

(1) 材料直径d。制造弹簧用的金属丝直径。

(2) 弹簧外径D。弹簧的最大直径。

(3) 支承圈数n0、有效圈数n、总圈数n1。

(4) 节距p。

(5) 自由高度H0。

(6) 展开长度L。

(7) 旋向。

1. 螺旋弹簧的规定画法

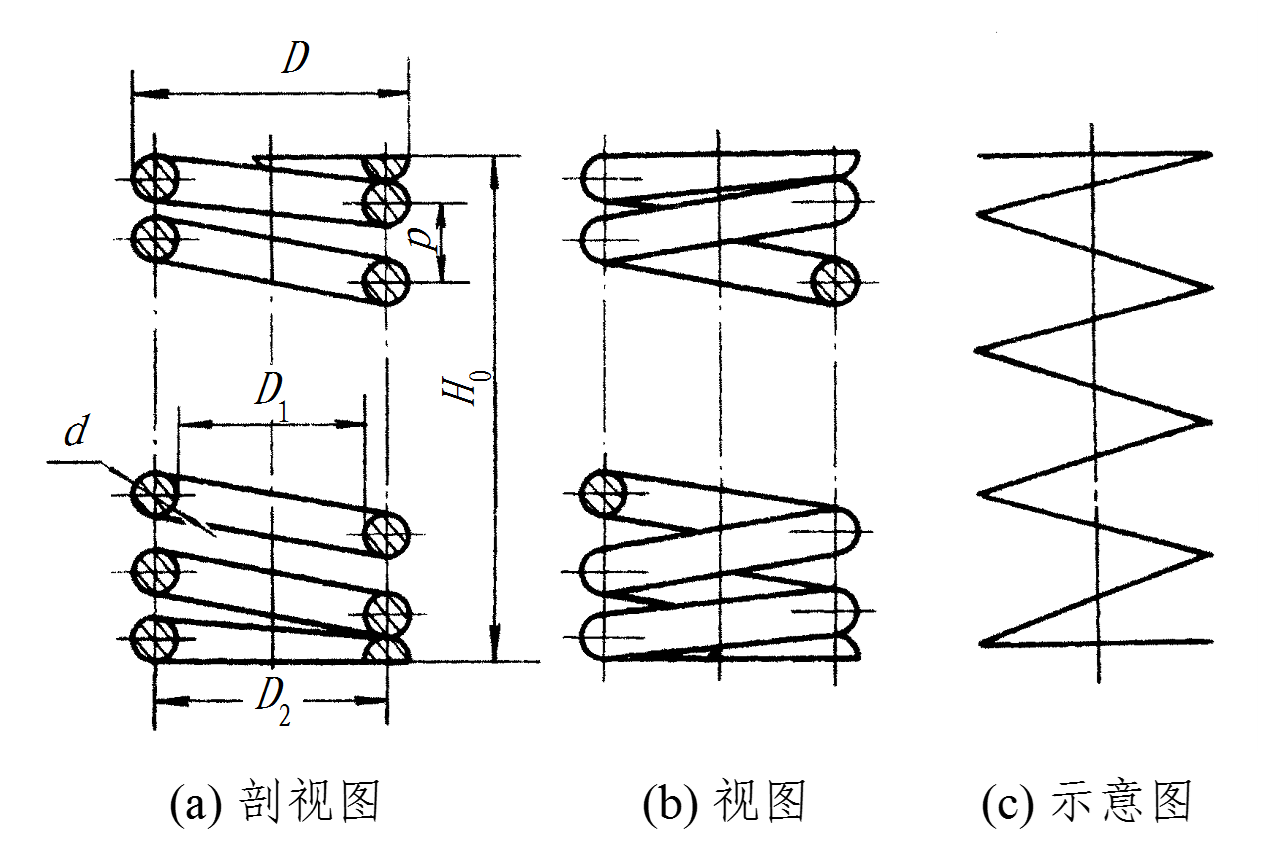

弹簧的真实投影较复杂，因此，国标（GB 4459.4—84）规定了弹簧的画法，如图6–34所示。

① 在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。

② 有效圈数在4圈以上的螺旋弹簧，可在每一端只画1～2圈(支承圈除外)，中间只需用通过簧丝剖面中心的细点划线连起来，且可适当缩短图形长度。

③ 螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。

④ 螺旋压缩弹簧如要求两端并紧且磨平时，不论支承圈数多少和末端贴紧情况如何，均按支承圈为2.5圈(有效圈是整数)的形式绘制。必要时，也可按支承圈的实际结构绘制。

2. 装配图中弹簧的简化画法

① 在装配图中，弹簧被看作实心物体，因而被弹簧挡住的结构一般不画出，可见部分 应从弹簧的外轮廓线或从簧丝剖面的中心线画起。

② 在装配图中，被剖切后的簧丝直径或厚度在图形上等于或小于2mm时，可用涂黑表示，各圈的轮廓线不画，也允许用示意图绘制，如图6–33所示。

例：已知一普通圆柱螺旋压缩弹簧，中径D2=38，材料直径d=6，节距p=11.8，有效圈数n＝7.5，支承圈数n0=2.5，右旋，试绘制该弹簧。

解：

弹簧外径  D=D2+d＝38+6＝44

自由高度  H0= np+(n0–0.5)d =7.5×11.8+(2.5–0.5)×6 =100.5

作图步骤  如下图所示。

此例中支承圈为2.5圈。标准规定不论支承圈数多少，均可按此绘制。因为制造弹簧时是按图上所注圈数加工的。

下图为圆柱螺旋压缩弹簧图样格式示例。弹簧的尺寸参数应直接标注在图形上，其它参数可在技术要求中说明。在主视图上方，应绘出表示弹簧机械性能的负荷—变形图。机械性能曲线画成斜直线，用粗实线绘出。
