1、X、Y、Z三维坐标

右手法则确定三维Z轴正方向

如何输入X/Y/Z坐标

输入(.)和字母确定未知点（点过滤器） 相对坐标@x,y,z

柱面坐标@距离<角度，距离

(后一个距离是沿Z轴的变化量）

球面坐标@距离<角度<角度

(后一个角度是XY平面的角度）

2、三维建模中的视图查看方向

六个标准视图：俯视（Top)、仰视（Bottom)、右视（Right)、左视（Left)、主视(Front)、后视（Back)

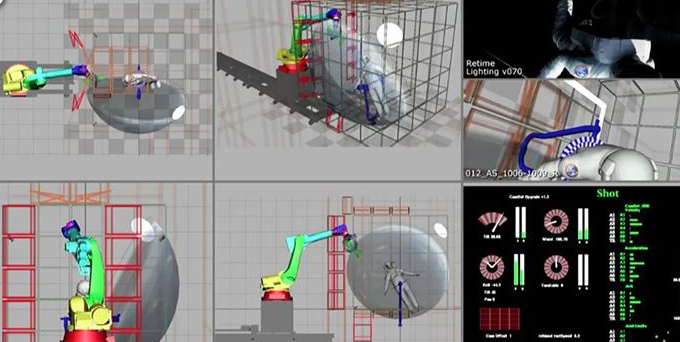

创建视口：视图>视口>命名视口；新建视口 ；等轴测视图

3、引入UCS简化三维图形绘制

定义用户坐标系UCS重新指定坐标原点

（0，0，0）的位置以及XY平面和Z轴的方向

使用UCS命令中“三点”选项在三维空间定义

UCS配合多视口使用正交UCS

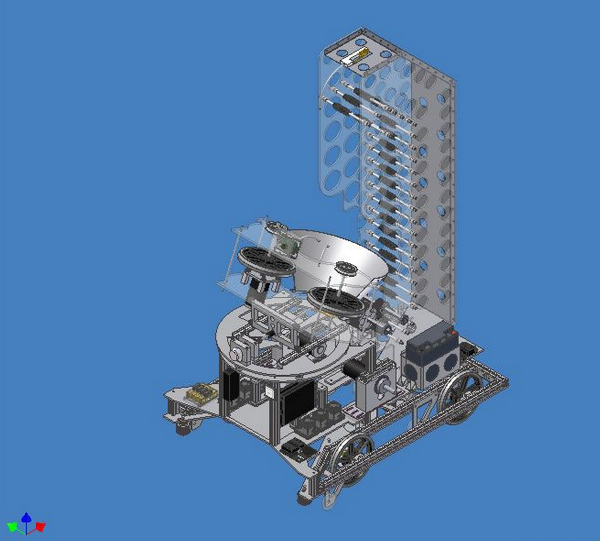

三维模型

4、表面建模（曲面）——构造三维模型的外表面

特点：简单易用，占用资源最小，构造复杂洞口困难，使用到3dsVIZ中，某些命令会导致正反面颠倒，须调整。

使用Properties（对象特性）、Change(修改）、和Chprop (修改对象特性）命令中的厚度和高度即可将二维线变为三维面。

3DFace命令表面建模的基础命令

矩形网格命令3DMESH

直纹曲面RULSURF

平移曲面TABSURF

旋转曲面REVSURF

边定曲面EDGESURF

予定义曲面:长方体、圆锥体、上半球面、下半球面、网格、棱锥面、球体、园环和楔体

SURFTAB1和SURFTAB2控制曲面圆滑度

Pline 线设置宽度和厚度，生成方体表面

常用在建筑墙体、窗框、柱等；

Circle 设置厚度生成圆柱体，方便修改；

Pline 线宽为0，闭合生成的空心表面体，可在3dsVIZ软件中自动封面；insert dwg

5、实体建模（曲面）——表示整个对象的体积

特点：信息最完整，复杂的实体形较网格对象容易构造。灵活方便但占用资源多，建筑建模能采用Pline 就不用实体。

实体建模分三种方法：构造基本实体形、组合基本实体成复杂实体、对实体作圆角、倒角和其他编辑处理。

ISOLINES变量控制模型光滑程度，FACETRES变量控制着色和消隐对象光滑程度。
